Если в пояснительной записке одна таблица, то ее обозначают «Таблица 1» или, например, «1» (если таблица приведена в
приложении В).
Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой.
На все таблицы пояснительной записки приводят ссылки в тексте или в приложении (если таблица приведена в приложении). При этом пишут слово «таблица», а затем указывают ее номер.
5.5.4 Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе. При приведении заголовка боковика или заголовков (подзаголовков) других граф не допускается разделение граф в головке таблицы диагональными линиями.
Заголовки граф, как правило, записывают параллельно строкам
таблицы. При необходимости, допускается располагать заголовки граф перпендикулярно строкам таблицы.
5.5.5 Таблицу, в зависимости от ее размера помещают под текстом, в котором впервые дана на нее ссылка, или на следующей странице, а при необходимости – в приложении. Допускается размещать таблицу вдоль длинной стороны листа («лежа»).
5.5.6 Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами или буквенно-цифровыми обозначениями, заменяют кавычками.
Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками.
Если повторяется лишь часть фразы, то допускается эту часть заменять словами «То же» с добавлением дополнительных сведений.
При наличии горизонтальных линий текст необходимо повторять.
Допускается заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначения ссылочных стандартов.
5.5.7 Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, отделяя их друг от друга двойной линией. При этом повторяют головку таблицы.
5.5.8 Если таблица выходит за формат страницы, то ее делят на части, помещая одну часть под другой, рядом или на следующей странице.
При делении таблицы на части слово «Таблица», ее номер и на-
именование помещают только над первой частью таблицы, а над другими частями приводят выделенные курсивом слова: «Продолжение таблицы» или «Окончание таблицы» с указанием номера таблицы.
5.5.9 Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, то в первой части таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят, за исключением линий, несущих смысловое значение.
5.5.10 Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумерации показателей, включенных в таблицу, порядковые номера указывают в первой графе (боковике) таблицы, непосредственно перед их наименованием. Перед числовыми значениями величин порядковые номера не проставляют.
5.5.11 При отсутствии отдельных данных в таблице следует ставить прочерк (тире).
5.5.12 Если необходимо пояснить отдельные данные, приведенные в таблице, то эти данные следует обозначать надстрочным знаком сноски.
Оформление сносок должно соответствовать требованиям, указанным в 5.6.
Если в таблице имеются сноски и примечания, то в конце таблицы приводят вначале сноски (если сноска не относится к тексту примечания), а затем примечания.
5.6 Сноски
5.6.1 Если необходимо пояснить отдельные слова, словосочетания или данные, приведенные в пояснительной записке, то после них ставят надстрочный знак сноски.
Сноску располагают с абзацного отступа в конце страницы, на которой приведено поясняемое слово (словосочетание или данные), а сноску, относящуюся к данным таблицам, – в конце таблицы над линией, обозначающей окончание таблицы. При этом сноску отделяют от текста короткой сплошной тонкой горизонтальной линией с левой стороны страницы, а от данных таблицы такой же линией, но проведенной до вертикальных линий, ограничивающих таблицу. Кроме этого, сноску выделяют уменьшенным размером шрифта.
В конце сноски ставят точку.
5.6.2 Знак сноски ставят непосредственно после того слова (последнего слова словосочетания, числа, символа), к которому дается пояснение, а также перед поясняющим текстом.
5.6.3 Знак сноски выполняют арабской цифрой со скобкой или в виде звездочки («*»), двух или трех звездочек («**», «***»), помещая их на уровне верхнего обреза шрифта. Знак сноски отделяют от ее текста
пробелом.
Пример – "... печатающее устройство 2)".
5.7 Ссылки
5.7.1 В пояснительной записке приводят ссылки на ее отдельные
структурные элементы, на текстовые документы.
5.7.2 При ссылках на структурные элементы пояснительной записки указывают:
- обозначения приложений;
- номера разделов, подразделов, пунктов, подпунктов, графического материала, формул, таблиц (в т. ч. приведенных в приложениях);
- обозначения (и номера перечислений);
- номера показателей, приведенных в таблицах.
5.7.3 При ссылках на структурные элементы текста, который имеет нумерацию из цифр, не разделенных точкой, указывают наименование этого элемента полностью, например, «… в соответствии с разделом 5», «… по пункту 3».
Если номер (обозначение) структурного элемента пояснительной записки состоит из цифр (буквы и цифры), разделенных точкой, то наименование этого структурного элемента не указывают, например, «…
по 4.10», «… в соответствии с А.12 (приложение А)».
Это требование не распространяется на таблицы, формулы и графический материал, при ссылках на которые всегда упоминают наименования этих структурных элементов, например, «по формуле (3.3)», «…в таблице В.2 (приложение В), «… на рисунке 1.2».
При ссылках на структурные элементы пояснительной записки рекомендуется использовать следующие формулировки: «… в соответствии с разделом 2», «… согласно 3.1», «… по 3.1.1», «… в соответствии с перечислением б) 4.2.2», «… по формуле (3.3)», «… в соответствии с таблицей 1», «… в части показателя 1 таблицы 2» и т. п.
При ссылках на отдельные структурные элементы приложений рекомендуется использовать следующие формулировки: «… в соответствии с А.1», «… на рисунке А.2 (приложение А)», «… в таблице Б.2 (приложение Б)» и т. п.
5.7.4 Ссылки на текстовые документы (книги, сериальные издания, отчеты о научно-исследовательских работах и т. п.) следует указывать порядковым номером по списку использованных источников в квадратных скобках.
При необходимости после номера источника указываются уточняющие данные (страница, рисунок, приложение и т. п.) в соответствии с ГОСТ 7.32.
Пример – "[5, с. 101, рисунок 10]", "[18. с. 40, таблица 4]".
5.8 Приложения
5.8.1 В тексте пояснительной записки на все приложения должны быть ссылки.
5.8.2 Каждое приложение начинают с новой страницы. При этом в верхней части страницы, посередине, приводят и выделяют полужирным шрифтом слово «Приложение», записанное строчными буквами с первой прописной, и обозначение приложения. Допускается размещение на одной странице двух последовательно расположенных приложений, если их можно полностью изложить на этой странице.
5.8.3 Содержание приложения указывают в его заголовке, который располагают симметрично относительно текста, приводят в виде отдельной строки (или строк), печатают строчными буквами с первой прописной и выделяют полужирным шрифтом.
5.8.4 Приложения должны иметь общую с остальной частью доку-
мента сквозную нумерацию страниц.
5.8.5 Приложения располагают в порядке ссылок на них в тексте пояснительной записки.
5.8.6 В пояснительной текст приложения выделяют уменьшенным размером шрифта (12 или 10), за исключением записи, приводимой в соответствии с 5.8.2.
5.8.7 Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах формата A3, А4хЗ, А4х4,А2 и А1.
5.8.8 Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения.
5.8.9 Графический материал каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Пример – 3.
5.8.10 Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Пример – 1.
6 Требования к оформлению графической части
6.1 Общие требования
6.1.1 Комплект графических листов оформляется в 6-7 экземплярах (по числу членов ГАК). Каждый комплект имеет обложку, пример которой показан в приложении М. Далее за обложкой следует лист, содержащий штамп и спецификацию всех графических листов (см. приложение Н). Остальные восемь и более листов отражают содержание дипломного проекта (дипломной работы).
6.1.2 Графическая часть может быть представлена в виде чертежей, схем объектов, блок-схем алгоритмов вычислительных программ (ГОСТ 19.701), графиков, диаграмм, а также другой информации, иллюстрирующей выполнение выпускной квалификационной работы в соответствии с ГОСТ 2.109.
Чертежи, при необходимости, могут дополняться листами специ-фикации
6.1.3 Независимо от вида информации, представленной на листах соответствующего формата, каждый лист должен иметь рамку и основную надпись. Выполнение графической части проекта допускается с применением плоттеров в соответствии с ГОСТ 2.004.
6.1.4 Демонстрация графических материалов осуществляется в виде компьютерной презентации, выполненной в редакторе Power Point, предназначенной для демонстрации с использованием мультимедийного проектора. При этом материалы презентации дублируются на бумаге формата А4 и представляются в ГАК (по одному комплекту на каждого члена ГАК).
6.2 Линии
Наименование, начертание, толщина линий по отношению к основной линии и основные назначения линий должны соответствовать ГОСТ 2.303.
Толщина сплошной основной линии должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения и формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
6.3 Шрифты чертежные
На чертежах всех отраслей промышленности применяют чертежный шрифт, который устанавливает ГОСТ 2.304. Данный стандарт устанавливает следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Все надписи должны соответствовать характеру чертежа и его масштабу.
Список использованных источников
1. Документированная процедура ДП СМК 4.2.3-3.0-2005. Управление документацией. Структура и оформление выпускной квалификационной работы. – Новокузнецк, 2005.
2. Теория управления. Терминология. Выпуск 107. // АН СССР. ИПУ – М.: Наука, 1988. – 55 с.
3. Першиков словарь по информатике / , – М.: Финансы и статистика, 199с.
4. Информатика в статистике: словарь – справочник.- М.: Финансы и статистика, 199с.
5. ГОСТ 34.602-89. Техническое задание на создание автоматизированной системы.- Введ. 01.01.90 - М.: Изд-во стандартов, 198с.
6. Стандарт предприятия. СТП 4-Н-СибГИУ- 2002. Отчёт о научно-исследовательской работе. Структура и правила оформления. – Новокузнецк, 200с.
Приложение А
|

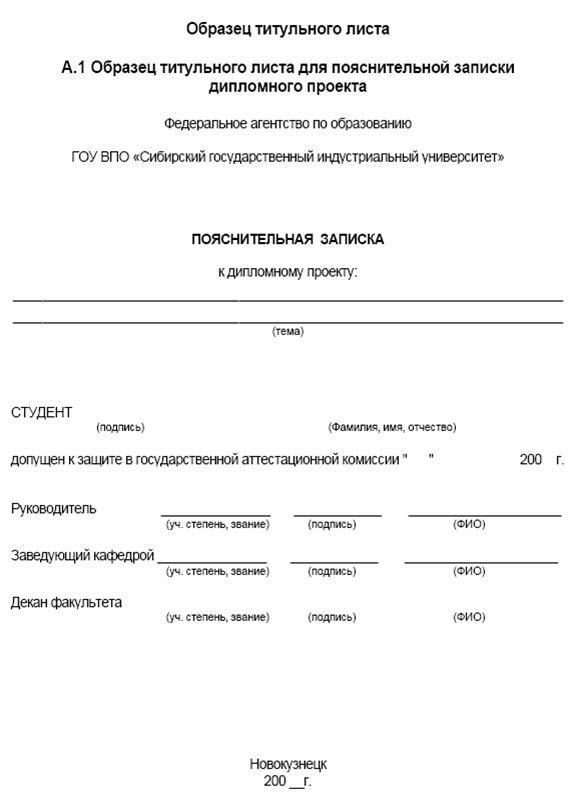

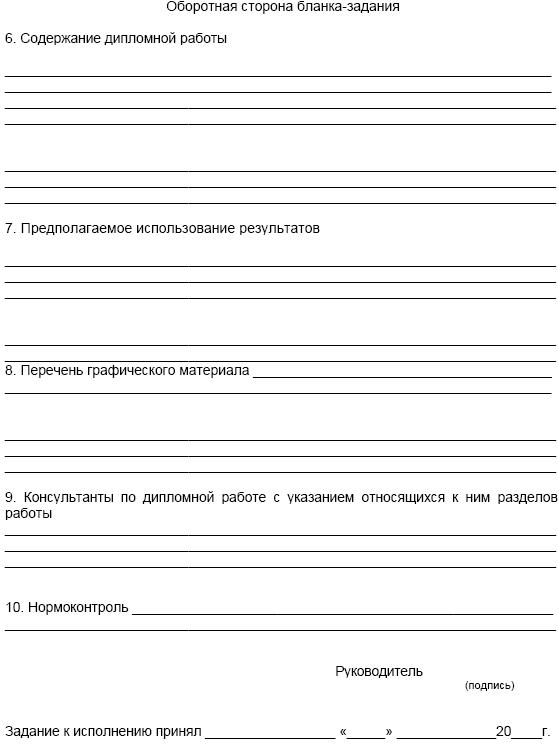

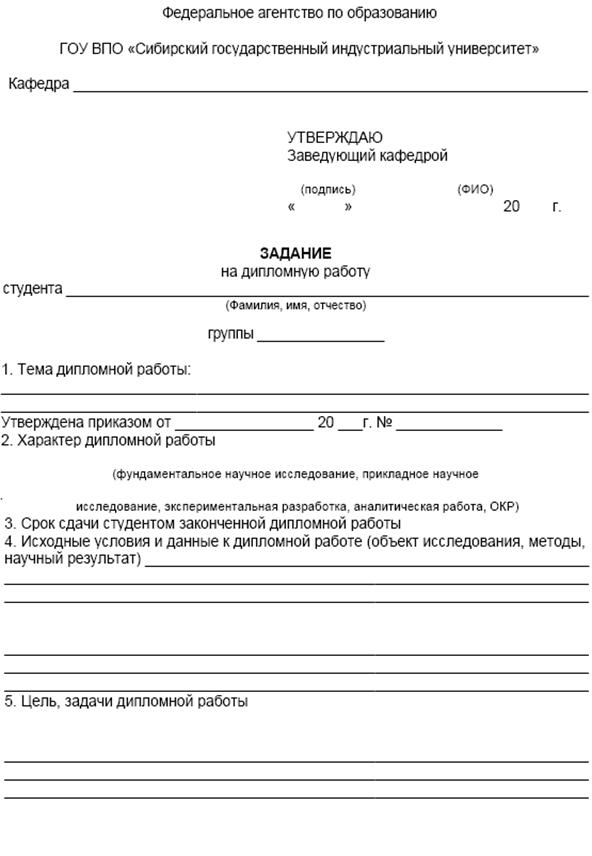

А.2 Образец бланка задания на дипломную работу

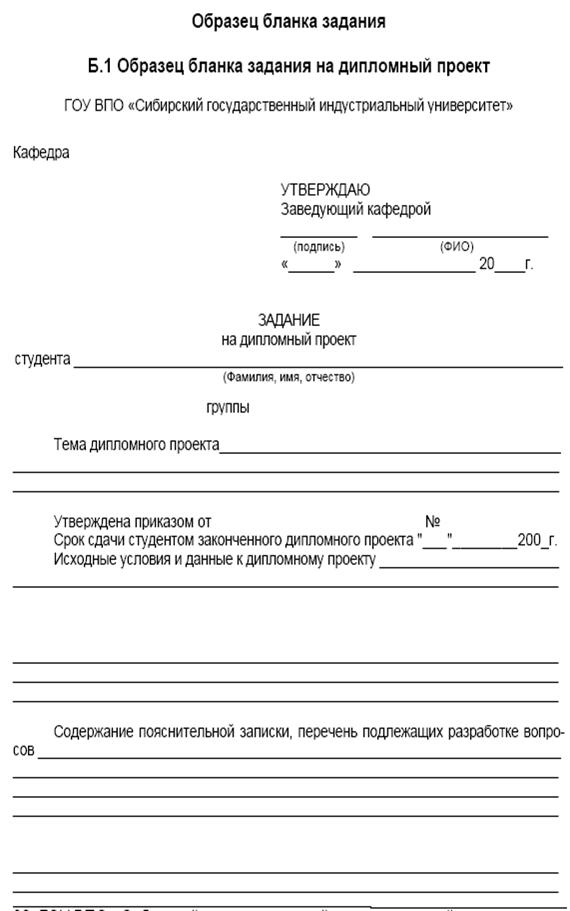

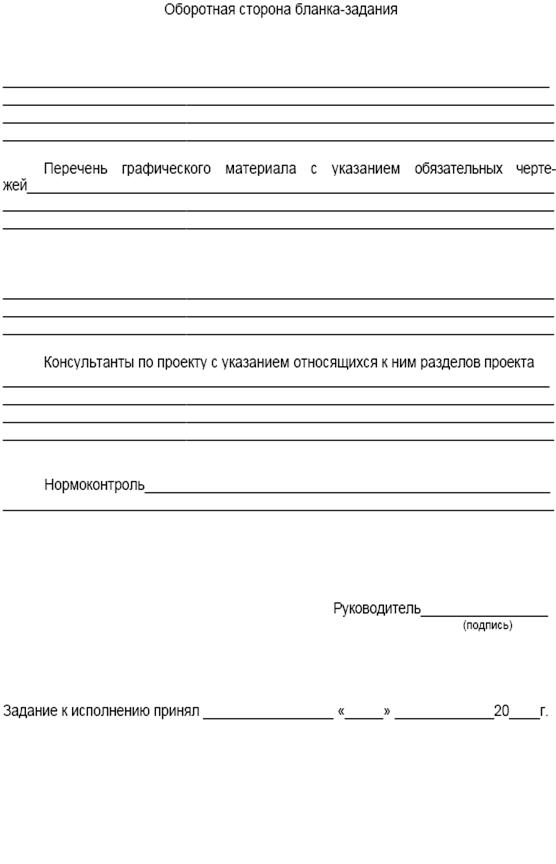

Приложение Б
Приложение В
|

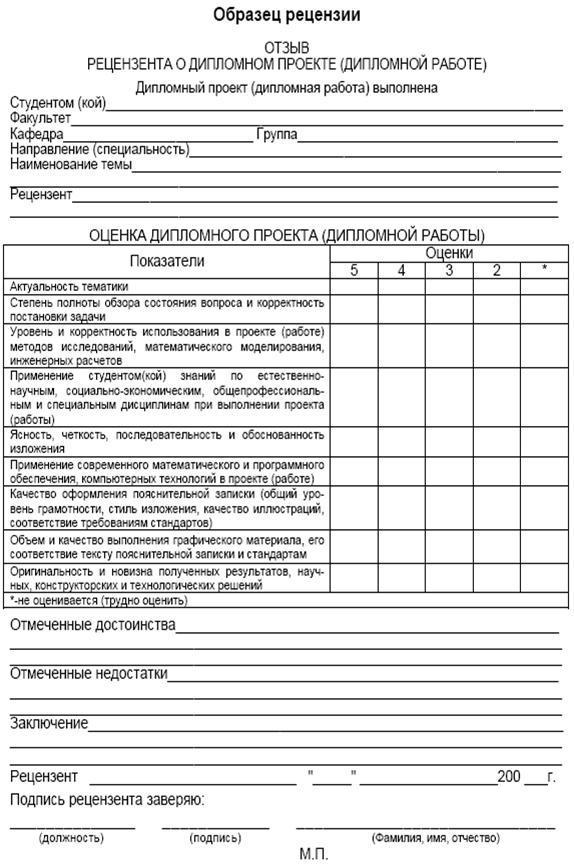

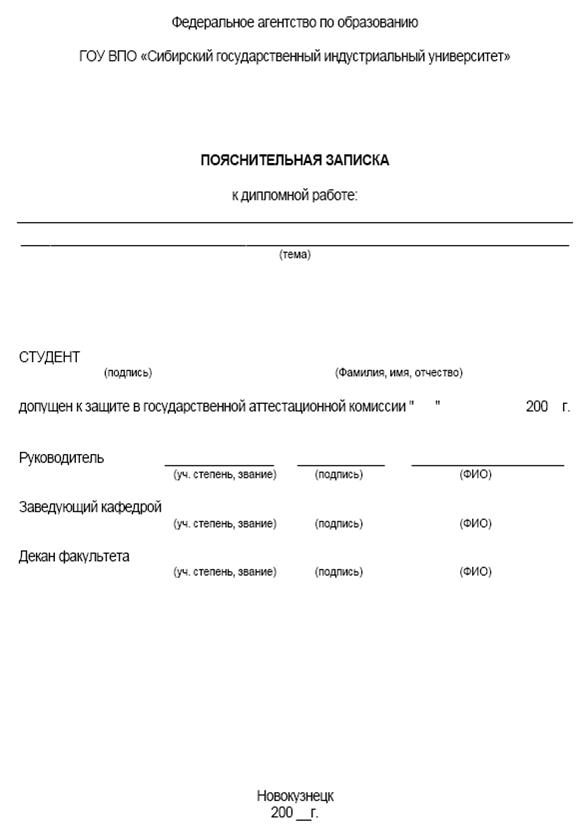

В.2 Образец титульного листа для пояснительной записки
дипломной работы
Приложение Г
Пример выполнения аннотации
для дипломного проекта
Г.1 Пример аннотации дипломного проекта
АННОТАЦИЯ
«Система прогнозирования курса акций предприятий коммерческого банка (на примере ). Дипломный проект по специальности «Информационные системы и технологии» (230201). - Новокузнецк, 2006 г. - страниц 140, таблиц 10, рисунков 15, источников 30, чертежей 8 листов.
Цель работы: изучение внедряющейся системы дистанционного банковского обслуживания «BS-Client v.3», обзор известных банковских структур дистанционного обслуживания, разработка системы прогнозирования курса акций предприятия для отдела ценных бумаг «Эталонбанк».
В общей части проекта рассмотрены общие представления об организационной структуре, функциях и операциях , выполнен литературный обзор по системам дистанционного обслуживания «Банк-клиент».
В специальной части проекта рассмотрены типы и параметры акций, сделана постановка задачи по прогнозированию курса обыкновенных акций , выполнено решение поставленной задачи.
Кроме этого в дипломном проекте освещены вопросы по охране труда и окружающей среды, рассчитана экономическая эффективность создания и внедрения системы.
Исполнитель (подпись)
Г.2 Пример аннотации дипломного проекта
ANNOTATION
Lochkova V. V. " System of forecasting of share price of the enterprise on an commercial bank (on an example «Etalonbank »). The degree project on a speciality " Information systems and technologic" (230201). - Novokuznetsk, 2006 – pages 140, tables 10, figures 15, sources 30, drawings of sheets.
The purpose of work: study of taking root system of remote bank service " BS-Client v.3 ", review of known bank structures of remote service, system engineering of forecasting of share price of the enterprise for a department of valuable papers «Etalonbank».
In a general part of the project the general representations about organizational structure, functions and operations «Etalonbank » are considered, the literary review on systems of remote service "Bank - client" is carried out.
In a special part of the project the types and parameters of the actions are considered, the statement of a task on forecasting a rate of the ordinary actions «Kuzbassenergo » is made, the decision of the put task is executed.
Besides in the degree project the questions on protection of work and environment are covered, the economic efficiency of creation and introduction " Systems of forecasting of share price of the enterprise.
Executor (signature)
Приложение Д
Пример выполнения содержания
Д.1 Пример содержания дипломного проекта
Содержание
Введение
1. Общая часть. Характеристика объекта информатизации и действующей системы документооборота (СДО)
Описание Инжиниринг центра
Функции Инжиниринг центра (ИЦ)
Связь ИЦ с другими подразделениями
Структура ИЦ
Техническое освещение ИЦ
Программное обеспечение в ИЦ
Существующая СДО и ведение делопроизводства в ИЦ
Требования к организации документооборота
Регистрация документов
Регистрация заданий на проектирование
Служебный документооборот
Технический документооборот
Описание СДО проектного института «Норильскпроект» г. Норильска как системы – прототипа
Недостатки действующей СДО
Техническое задание на модернизацию СДО
Описание СУИД «Лоцман: PLM» v. 7.0 г. Курган
1.6.1 Модуль «Лоцман Клиент»
2. Специальная часть. Совершенствование действующей СДО
Содержательное описание задачи
Постановка задачи
Функциональная структура системы управления техническим документооборотом ИЦ (СУТД ИЦ)
Информационное обеспечение СУТД ИЦ
Техническое обеспечение
Организационное обеспечение
Реализация СУТД ИЦ
Программные средства для преобразования растровой графики в векторную (для работы специалистов группы электронного архива ИЦ)
3. Экономическая часть
Планирование выполнения работ
Расчёт затрат на проектирование
Расчёт эксплуатационных затрат на оборудование
Экономическая эффективность проекта
4. Охрана труда
Анализ условий труда на рабочем месте в ИЦ
Опасные и вредные производственные факторы
Анализ мероприятий, направленных на улучшение условий труда в ИЦ
Расчёт искусственного освещения на рабочем месте в ИЦ
5. Охрана окружающей среды и ЧС
Вредное влияние электромагнитного и ионизирующего излучения
Мероприятия при чрезвычайных ситуациях
Заключение
Список использованной литературы
Приложения
Д.2 Пример содержания дипломной работы
Содержание
Введение
Техническое задание на НИР
Описание действующей системы автоматизированного управления выплавкой и доводкой стали (на примере ККЦ-2 ). Выбор направления исследованияХарактеристика технологического процесса выплавки стали и режима работы основных агрегатов
Описание действующей системы автоматизации технологического процесса (САТП)
Функциональная структура САТП
Обеспечивающие подсистемы САТП
Процедура выработки заданий на содержание углерода и температуру расплава на повалке конвертера
Выбор направления исследования
Определение подхода к решению задачи выработки заданий на содержание углерода и температуру расплава
Обзор литературы
Содержательная и математическая постановка задачи оптимизации
Алгоритмизация выработки заданий на базе метода оптимума номиналаСуть метода оптимума номинала
Декомпозиция задачи оптимизации заданий
Подзадача оценивания распределения вероятностей для ошибок выполнения заданий на углерод и температуру расплава
Подзадача расчёта затрат на доводку стали
Конкретизация процедуры метода оптимума номинала
Разработка алгоритмов решения подзадач
Алгоритм оценивания гистограмм ошибок
Алгоритм расчёта затрат на доводку
Апробация разработанных алгоритмов
Интерпретация результатов исследования
Заключение
Список использованной литературы
Приложения
Приложение Е
Техническое задание
Е.1. Требования к формированию краткого технического задания на дипломный проект
1 ОБЩИЕ ПОЛОЖЕНИЯ
1.1. ТЗ на АС является основным документом, определяющим требование и порядок создания (развития или модернизации – далее создания) автоматизированной системы, в соответствии с которым проводится разработка АС и её приёмка при вводе в действие.
1.2. ТЗ на АС разрабатывают на систему в целом, предназначенную для работы самостоятельно или в составе другой системы.
Дополнительно могут быть разработаны ТЗ на части АС:
• на подсистемы АС, комплексы задач АС и т. п. в соответствии с требованиями настоящего стандарта;
• на комплектующие средства технического обеспечения и программно - технические комплексы в соответствии со стандартами ЕСКД и СРПП;
• на программные средства в соответствии со стандартами ЕСПД;
• на информационные изделия в соответствии с ГОСТ 19.201 и НТД, действующей в ведомстве заказчика АС.
1.3. Включаемые в ТЗ на АС требования должны соответствовать современному уровню развития науки и техники и не уступать аналогичным требованиям, предъявляемым к лучшим современным отечественным и зарубежным аналогам. Задаваемые в ТЗ на АС требования не должны ограничивать разработчика системы в поиске и реализации наиболее эффективных, технико-экономических и других решений.
1.4. ТЗ на АС разрабатывается на основании исходных данных, в том числе содержащихся в итоговой документации стадии «Исследование и обоснование создания АС», установленной ГОСТ 24.601.
1.5. В ТЗ на АС включают только те требования, которые дополняют требования к системам данного вида (АСУ, САПР, АСНИ и т. д.), содержащиеся в действующих НТД, и определяются спецификой конкретного объекта, для которого создается система.
1.6. Изменения к ТЗ на АС оформляют дополнением или подписанным заказчиком и разработчиком протоколом. Дополнение или указанный протокол являются неотъемлемой частью ТЗ на АС. На титульном листе ТЗ на АС должна быть запись «Действует с ….»
2 СОСТАВ И СОДЕРЖАНИЕ
2.1. ТЗ на АС содержит следующие разделы, которые могут быть разделены на подразделы:
1) общие сведения;
2) назначение и цели создания (развития) системы;
3) характеристика объекта автоматизации (данный подраздел приведен в общей части проекта);
4) требования к системе;
5) состав и содержание работ по созданию системы;
6) требования к составу и содержанию работ по подготовке объекта автоматизации к вводу системы в действие;
7) источники разработки.
В ТЗ на АС могут включаться приложения.
2.2. В зависимости от вида назначения, специфических особенностей объекта автоматизации и условий функционирования системы допускается оформлять раздел ТЗ в виде приложений, вводить дополнительные, исключать или объединять подразделы ТЗ.
В ТЗ на части системы не включают разделы, дублирующие содержание разделов ТЗ на АС в целом.
2.3. В разделе «Общие сведения» указывают:
• полное наименование системы и её условное обозначение;
• шифр темы или шифр (номер) договора;
• наименование предприятий разработчика и заказчика (пользователя) системы и их реквизиты;
• перечень документов, на основании которых создаётся система, кем и когда утверждены эти документы;
• плановые сроки начала и окончания работы по созданию системы;
• сведения об источниках и порядок финансирования работ;
• порядок оформления и предъявления заказчику результатов работ по созданию системы (её частей), по изготовлению и наладке отдельных средств (технических, программных, информационных) и программно-технических (программно- методических) комплексов системы.
2.4. Раздел «Назначение и цели создания (развития) системы» состоит из подразделов:
• назначение системы;
• цели создания системы.
2.4.1. В подразделе «Назначение системы» указывают вид автоматизируемой деятельности (управление, проектирование и т. п.) и перечень объектов автоматизации, на которых предлагается её использовать.
Для АСУ дополнительно указывают перечень автоматизированных органов управления и управляемых объектов.
2.4.2. В подразделе «Цели создания системы» приводят наименование и требуемые значения технических, технологических, производственно-экономических или других показателей объекта автоматизации, которые должны быть достигнуты в результате создания АС, указывают критерии оценки достижения целей создания системы.
2.5. Раздел «Требования к системе» состоит из следующих подразделов:
• требования к системе в целом;
• требования к функциям (задачам), выполняемым системой;
• требования к видам обеспечения.
Состав требований к системе, включаемый в данный раздел ТЗ на АС, устанавливают в зависимости от вида, назначения, специфических особенностей и условий функционирования конкретной системы. В каждом подразделе приводят ссылки на действующие НТД, определяющие требования к системам соответствующего вида.
2.5.1. В подразделе «Требования к системе в целом» указывают:
- требования к структуре и функционированию системы;
- требования к численности и квалификации персонала системы и режиму его работы;
- показатели назначения;
- требования к эксплуатации, техническому обслуживанию, ремонту и хранению компонентов системы;
- требования к защите информации от несанкционированного доступа;
- требования по сохранности информации при авариях;
- требования к средствам защиты от влияния внешних воздействий;
- требования к патентной чистоте;
- дополнительные требования.
2.5.1.1. В требованиях к структуре и функционированию системы приводят:
1) перечень подсистем, их назначение и основные характеристики, требования к числу уровней иерархии и степени централизации системы;
2) требования к способам и средствам связи для информационного обмена между компонентами системы;
3) требования к характеристикам взаимосвязей создаваемой системы со смежными системами, требование к её совместимости, в том числе указание о способах обмена информацией (автоматически, пересылкой документов, по телефону и т. п.);
4) требования к режимам функционирования системы;
5) перспективы развития, модернизации системы.
2.5.1.2. В требованиях к численности и квалификации персонала системы приводят: требования к численности персонала АС; требования к квалификации персонала, порядку его подготовки и контроля знаний и навыков; требуемый режим работы персонала.
2.5.1.3. В требованиях к показателям назначения АС приводят значения параметров, характеризующие степень соответствия системы её назначению.
Для АСУ указывают: степень приспособляемости системы к изменению процессов и методов управления, к отклонениям параметров объекта управления; допустимые пределы модернизации и развития системы; вероятностно- временные характеристики, при которых сохраняется целевое назначение системы.
2.5.1.4. В требования к эксплуатации, техническому обслуживанию, ремонту и хранению включают: условия и регламент (режим) эксплуатации, которые должны обеспечивать использование технических средств системы с заданными техническими показателями, в том числе виды и периодичность обслуживания; предварительные требования к допустимым площадям для размещения персонала и Тс системы, к параметрам сетей энергоснабжения и т. п.; требования к количеству, квалификации обслуживающего персонала и режимам его работы; требования к составу, размещению и условиям хранения комплекта запасных изделий и приборов; требования к регламенту обслуживания.
2.5.1.5. В требования к защите информации от несанкционированного доступа включают требования, установленные НТД, действующей в отрасли заказчика.
2.5.1.6. В требованиях по сохранности информации при авариях приводят перечень событий: аварий, отказов технических средств ( в том числе потеря питания) и т. п., при которых должна быть обеспечена сохранность информации в системе.
2.5.1.7. В требованиях к средствам защиты от влияния внешних воздействий приводят: требования к радиоэлектронной защите средств АС; требования по стойкости, устойчивости и прочности к внешним воздействиям (среде применения).
2.5.1.8. В требованиях к патентной чистоте указывают перечень стран, в отношении которых должна быть обеспечена патентная чистота системы и её частей.
2.5.2. В подразделе «Требование к функциям (задачам)», выполняемых системой приводят:
- по каждой подсистеме перечень функций, задач или их комплексов ( в том числе обеспечивающих взаимодействие частей системы), подлежащих автоматизации;
- требования к качеству реализации каждой функции (задачи или комплекса задач), к форме представления выходной информации, характеристики необходимой точности и времени выполнения, требования одновременности выполнения группы функций, достоверности выдачи результатов.
2.5.3. В подразделе «Требования к видам обеспечения» в зависимости от вида системы приводят требования к математическому, информационному, лингвистическому, программному, техническому, метрологическому, организационному, методическому и другим видам обеспечения системы.
2.5.3.1. Для математического обеспечения системы приводят требования к составу, области применения и способам использования в системе математических методов и моделей, типовых алгоритмов и алгоритмов, подлежащих разработке.
2.5.3.2. Для информационного обеспечения системы приводят требования:
1) к составу, структуре и способам организации данных в системе;
2) к информационному обмену между компонентами системы;
3) к информационной совместимости со смежными системами;
4) по использованию общесоюзных и зарегистрированных республиканских, отраслевых классификаторов, унифицированных документов и классификаторов, действующих на данном предприятии;
5) по применению систем управления базами данных;
6) к структуре процесса сбора, обработки, передачи данных в системе и представлению данных;
7) к защите данных при авариях и сбоях в электропитании системы;
8) к контролю, хранению, обновлению и восстановлению данных.
2.5.3.3. Для лингвистического обеспечения системы приводят требования к применению в системе языков программирования высокого уровня, языков взаимодействия пользователей и технических средств системы, а также требования к кодированию и декодированию данных, к языкам ввода - вывода данных, языкам манипулирования данными, средствам описания предметной области (объекта автоматизации), к способам организации диалога.
2.5.3.4. Для программного обеспечения системы приводят перечень покупных программных средств, а также требования: к независимости программных средств от используемых СВТ и операционной среды; к качеству программных средств, а также к способам его обеспечения и контроля; по необходимости согласования вновь разрабатываемых программных средств с фондом алгоритмов и программ.
2.5.3.5. Для технического обеспечения системы приводят требования:
1) к видам технических средств, в том числе к видам комплексов технических средств, программно - технических комплексов и других комплектующих изделий, допустимых к использованию в системе;
2) к функциональным, конструктивным и эксплуатационным характеристикам средств технического обеспечения системы.
2.5.3.6. В требованиях к метрологическому обеспечению приводят:
1) предварительный перечень измерительных каналов;
2) требования к точности измерений параметров и к метрологическим характеристикам измерительных каналов.
2.5.3.7. Для организационного обеспечения приводят требования: к структуре и функциям подразделений, участвующим в функционировании системы или обеспечивающих эксплуатацию; к организации функционирования системы и порядку взаимодействия персонала АС и персонала объекта автоматизации; к защите от ошибочных действий персонала системы.
2.5.3.8. Для методического обеспечения САПР приводят требования к составу нормативно-технической документации системы.
3 ПРАВИЛА ОФОРМЛЕНИЯ
3.1. Разделы и подразделы ТЗ на АС должны быть размещены в порядке, установленном в разделе 2.
3.2. ТЗ на АС оформляют в соответствии с требованиями ГОСТ 2.105 на листах формата А4 по ГОСТ 2.301 без рамки, основной надписи и дополнительных граф к ней.
Е.2. Пример технического задания на модернизацию системы мониторинга сточных вод промышленных предприятий г. Новокузнецка
Недостатки действующей системы
Основными недостатками эксплуатируемой системы являются следующие:
Информационная система работает под управлением СУБД Paradox 4.0 для MS
DOS, относящейся к СУБД так называемого “настольного” типа. Данная СУБД не обеспечивает современные требования по объему, обработке и надежности хранения информации.
- Отсутствует единое информационное пространство, что сказывается на оперативности в работе с информацией. Программная система состоит из двух изолированных модулей, выделенных по функциональной направленности. Первый модуль эксплуатируется специалистами-технологами, второй – специалистами-химиками (ООО “Акватест”). Информационное взаимодействие между этими модулями осуществляется путем обмена файлами.
Техническое задание на модернизацию действующей системы
1.Назначение и цели создания системы
1.1. Назначение системы “Система мониторинга сточных вод промышленных предприятий г. Новокузнецка” предназначена для автоматизации:
а) планирования отбора сточных вод,
б) подготовки, сбора данных для анализа качественного состава сбрасываемых стоков,
в) обработки результатов выполненных анализов,
г) расчета платы за превышение допустимых концентраций (ДК) загрязняющих веществ в сточных водах, сбрасываемых в городскую систему канализации г. Новокузнецка,
д) формирования отчетов и документов, сопровождающих отбор и анализ стоков.
1.2. Цели создания системы
Основанием данной разработки является модернизация существующей информационной системы (ИС), которая фактически сводится к созданию новой системы на базе архитектуры клиент-сервер.
Цели создания системы:
а) устранение вышеуказанных недостатков существующей системы;
б) эффективная организация учета информации по контролю и анализу сточных вод;
в) поддержка планирования работы технолога по контролю состава поступающих в систему канализации сточных вод и ООО “Акватест” (АТ) по объемам и видам исследований;
г) оперативное получение данных о произведенной абонентами оплате за сброс сточных вод от бухгалтерии (БУХГ), о тарифах и объемах сброса стоков – от абонентского отдела (АО);
д) обеспечение оперативного взаимодействия между ТК и АТ при осуществлении контроля стоков, поступающих от промышленных предприятий в городскую систему канализации;
е) обеспечение расчета погрешности анализа сточных вод в соответствии с методиками;
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
