Пояснительная записка к проекту строительства завода по производству когенерационных газотурбинных установок в г. Хабаровске (Хабаровский газотурбинный завод) (стр. 2 )

По данным в период 2005/06 г. на котельных было использовано около 6,2 млн. тонн твердого топлива на сумму 49,6 млрд. рублей и 1,8 млн. тонн жидкого топлива на сумму 16,1 млрд. рублей. Всего на 65.7 млрд. рублей.

Коэффициент полезного действия существующего котельного оборудования на котельных предприятиях ЖКХ ДХО колеблется в пределах 8-18%. Коэффициент полезного действия когенераторных установок, планируемых к производству на Хабаровском газотурбинном заводе составляет 80-85%. Экономия топлива, получаемая в результате замены устаревшего котельного оборудования составит:

∆ Т=Ту. т.2 – Ту. т.1=(КПД2 – КПД1)Ту. т.1 = (0.85-0.18) Х8000000 = 0.57 Х 8000000 =

= 4560000 тонн условного топлива в год.

Суммарный экономический эффект от внедрения составит примерно 37.6 млрд. рублей в год, только за счет экономии топлива, не включая сокращения расходов на ремонт и эксплуатацию.

Приложение

Расчет себестоимости

электрической и тепловой энергии производимых на когенерационных

газотурбинных установках фирмы "Кавасаки хеви индастриз"

Обслуживание установки GPB70D в пересчете на 1 квт*час составит 1 рубль, установки GPB15D – 1,2 руб., установки GPB06 – 1,5 руб.

При цене на газ в 4000 руб. за 1000 куб. м, т. е. 4 руб. за 1 куб. м

себестоимость 1 квт*час электроэнергии на установке GPB70D 0,74 рубля. Себестоимость 1 гигакалории 988,77 рублей. При переводе электороэнергии в тепло электрокотлом с КПД 95% суммарная тепловая мощность установки составит 14,85 Гкал/час, при себестоимости тепловой энергии 959,19 руб/Гкал.

Себестоимость 1 квтчас электроэнергии на установке GPB15D составит 0,81 рубля. Себестоимость 1 гигакалории составит 937 рублей рублей. При переводе электороэнергии в тепло электрокотлом с КПД 95% суммарная тепловая мощность установки составит 4,17 Гкал/час, при себестоимости тепловой энергии 937,65 руб/Гкал.

Себестоимость 1 квтчас электроэнергии на установке GPB06 составит 1,03 рубля. Себестоимость 1 гигакалории составит 1204,03 рублей. При переводе электороэнергии в тепло электрокотлом с КПД 95% суммарная тепловая мощность установки составит 1,82 Гкал/час, при себестоимости тепловой энергии 1221,4 руб/Гкал.

Приложение

Краткое описание параметров проекта

Стратегия проекта:

·  Ориентация на средних и мелких производителей теплоэнергии для нужд жилищно-коммунального хозяйства.

·  Выпуск когенераторных газотурбинных установок (КГТУ) средней и малой мощности имеющих высокий коэффициент полезного действия (КПД) - до 85% и лучшие потребительские свойства. Коэффициент полезного действия существующего котельного оборудования на котельных предприятиях ЖКХ ДФО колеблется в пределах 8-18%.

·  Экономия топлива, получаемая в результате замены устаревшего котельного оборудования, по ДФО составит:

∆ Т=Ту. т.2 – Ту. т.1=(КПД2 – КПД1)Ту. т.1 = (0.85-0.18) Х8000000 = 0.57 Х 8000000 = 4560000 тонн условного топлива в год.

·  Суммарный экономический эффект от внедрения только за счет экономии топлива, не считая сокращения расходов на ремонт и эксплуатацию, по ДФО составит примерно 37.6 млрд. рублей в год.

·  Ассортимент: КГТУ с установленной электрической мощностью 0,4

МВт, 0.6 МВт, 1.5 МВт, 6.7МВт.

·  Сбыт и коммуникационная политика должны осуществляться путем прямого контакта с соответствующими региональными и другими потребителями.

·  В применении к основным потребителям, при сбыте продукции, должен широко применяться лизинг.

Приложение

Отличительные свойства КГТУ.

Оценка конкурентоспособности.

Когенераторная электростанция — это использование первичного источника энергии - газа, для получения двух форм энергии - тепловой и электрической.

Когенераторные установки обладают особыми преимуществами, главным образом в тех случаях, когда требуется одновременное удовлетворение потребностей в электроэнергии и больших количествах тепла. Главное преимущество КГТУ состоит в том, что использование энергии топлива здесь происходит с гораздо большей эффективностью, т. е. с использованием тепловой энергии. Значительно снижается потребность в первичном топливе, сокращаются расходы энергообеспечение.

Отличительные особенности:

·  До 85% КПД в режиме когенерации;

·  Компактная конструкция, позволяющая размещать установки на ограниченных пространствах; небольшой вес, сравнимый с весом дизельных генераторов;

·  Отсутствует необходимость в установке дополнительных систем очистки выхлопных газов;

·  Применяемая технология каталитического сгорания отвечает самым строгим требованиям к выбросам;

·  Спроектированы с расчетом на длительные периоды между сервисным обслуживанием, низкие эксплуатационные расходы и быстрый монтаж;

·  Турбина годна для (постоянной) работы на максимальной мощности, 24 часа в сутки, семь дней в неделю.

Основные потребители

Применение когенераторных установок позволит эффективно дополнить рынок энергоснабжения без реконструкции сетей. При этом значительно увеличивается качество электрической и тепловой энергий. Автономная работа КГТУ позволит обеспечить потребителей электроэнергией со стабильными параметрами по частоте и по напряжению, тепловой энергией со стабильными параметрами по температуре.

Потенциальными объектами для применения КГТУ выступают промышленные производства, нефтеперерабатывающие заводы, больницы, объекты ЖКХ, газоперекачивающие станции, компрессорные станции, котельные и т. д..

Приближенность источников электричества и тепла к потребителям позволит значительно снизить потери при передаче энергии и улучшить ее качество, а значит, повысить коэффициент использования энергии природного газа.

Приложение

Потребность, потребительские свойства КГТУ

КГТУ является эффективной альтернативой тепловым сетям, благодаря гибкому изменению параметров теплоносителя в любое время года. Она не подвержена зависимости от экономического состояния дел в крупных теплоэнергетических компаниях. Доход (или экономия) от реализации электричества и тепловой энергии покрывает все расходы на КГТУ. Окупаемость капитальных вложений на КГТУ происходит быстрее окупаемости средств, затраченных на подключение к тепловым сетям. Тем самым обеспечивается быстрый и устойчивый возврат инвестиций. Установки хорошо вписываются в электрическую схему отдельных потребителей и в электрические сети населенного пункта при параллельной работе с сетью.

Капитальные затраты при применении КГТУ компенсируются за счет низкой себестоимости энергии в целом. Обычно полное возмещение капитальных и эксплуатационных затрат происходит после эксплуатации установки в течение 3-4 лет.

Приложение

Технические характеристики газотурбинного генератора.

Газотурбинный генератор с утилизацией отходов тепла применяется для экономичного производства электроэнергии в широком диапазоне нагрузок. Такой способ преобразования энергии именуется комбинированным производством. Используемое тепло содержится исключительно в выхлопных газах, т. е. диапазоне очень высоких температур, выгодных для практического использования. Взамен парового или водогрейного котла турбина может работать и как вращающаяся машина, и как альтернативный источник тепла, отводимого системой охлаждения. В зависимости от уровня утилизации тепла выхлопных газов и от условий площадки доля эффективно используемой энергии топлива достигает от 70% до 85%.

Газовый генератор состоит из стальной рамы основания, на которой монтируется газовая турбина, генератор и вспомогательное оборудование. Эта рама основания устанавливается упруго. Турбогенератор закрывается кожухом для тепловой и акустической защиты окружающей среды, а также для механической защиты самого турбогенератора. Корпус фильтра с входными воздушными фильтрами располагается над звукоизолирующим кожухом. Остаточное тепло выхлопных газов турбины используется либо в котле, либо в системе регенерации тепла парового котла, который устанавливается отдельно и размещается в соответствии с местными условиями и техническими требованиями.

Газотурбинный генератор собирается и поставляется в готовности к монтажу. На рабочей площадке агрегат устанавливается на ровное земляное основание с упругими гасителями вибрации. Воздухоподводящие каналы, панели управления, трубопроводы подачи топлива и электрические распределительные устройства, а также выбранный метод утилизации тепла выхлопных газов должны согласовываться с местными условиями. Заказчик обеспечивает подачу топлива и электрическое распределительное устройство.

Газовая турбина, выбранная для газотурбинного генератора, предназначена для непрерывной промышленной эксплуатации. Помимо малых размеров, небольшого веса и высокой надежности она обладает следующими характеристиками:

1. Будучи вращающейся машиной, газовая турбина вызывает очень низкие вибрации. Величина вибрации в статическом режиме составляет 1/4 вибрации дизельного двигателя. Динамическая масса турбины менее 10% ее статической массы. Для дизельных двигателей эта доля составляет около 50%.

2. Экологическая совместимость: поскольку газовые турбины работают на высокой скорости, излучение шума происходит в области высоких частот, которые могут быть подавлены относительно простыми средствами. Результатом является соответствующий метод конструирования звукоизолирующего кожуха и воздуховодов.

3. Простота эксплуатации: все функции возложены на систему автоматической эксплуатации. Системы автоматики обеспечивают безопасную работу без присутствия персонала, что снижает эксплуатационные расходы. Дистанционное управление существует в виде опции.

4. Низкие монтажные расходы: газотурбинный генератор имеет модульную конструкцию и полностью оборудован, его установка осуществляется быстро и просто. Исходя из небольшого веса системы, не требуется дорогой фундамент.

5. Компактность конструкции: благодаря своему малому весу и небольшим размерам (1/4 веса, 1/7 объема сопоставимого дизель-генератора), газовая турбина обладает высокой удельной мощностью и, соответственно, малым весом на единицу мощности.

6. Низкий расход смазочного масла.

7. Удобство осмотра и технического обслуживания: внутренние узлы турбины могут быть осмотрены при помощи бороскопа. Разборка не требуется. Осмотры легко проводятся благодаря малому числу подвижных деталей и их малой массе.

Газовая турбина предназначена для работы на газообразном топливе. В версии двухтопливной системы она может работать на жидком или газообразном топливе.

Применяя новейшую технологию сжигания в этом классе исполнения, для снижения выбросов NOх и СО применяется сухая низко-эмиссионная камера сгорания и специальная комбинация сопел. Таким образом, низкие выбросы и на газообразном, и на жидком топливе достигаются без обычного, дорогостоящего впрыска воды.

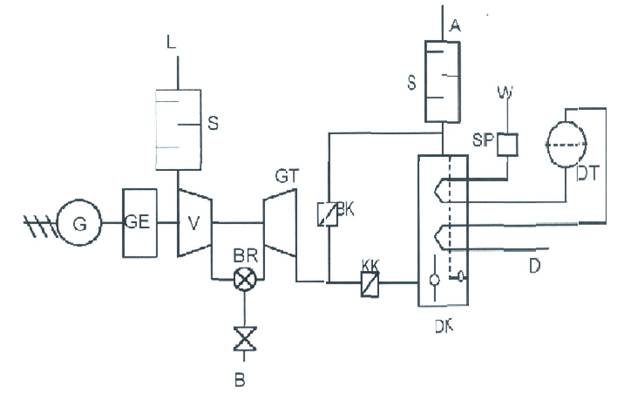

Схема установки

A Abgas Выхлопные газы

B Brennstoff Топливо

BK BypaBklappe Байпасный шибер

BR Brennkammer Камера сгорания

D Dampf Пар

DK Dampfkessel Паровой котёл

DT Dampftrommel Барабан котла

G Generator Генератор

GE Getriebe Редуктор

KK Kesselklappe Шибер котла

L Lufteintritt Вход воздуха

S Schalldampfer Глушитель

SP Speisewasserversorgung Подача питательной воды

V Veidicher Компрессор

W Wasser Вода

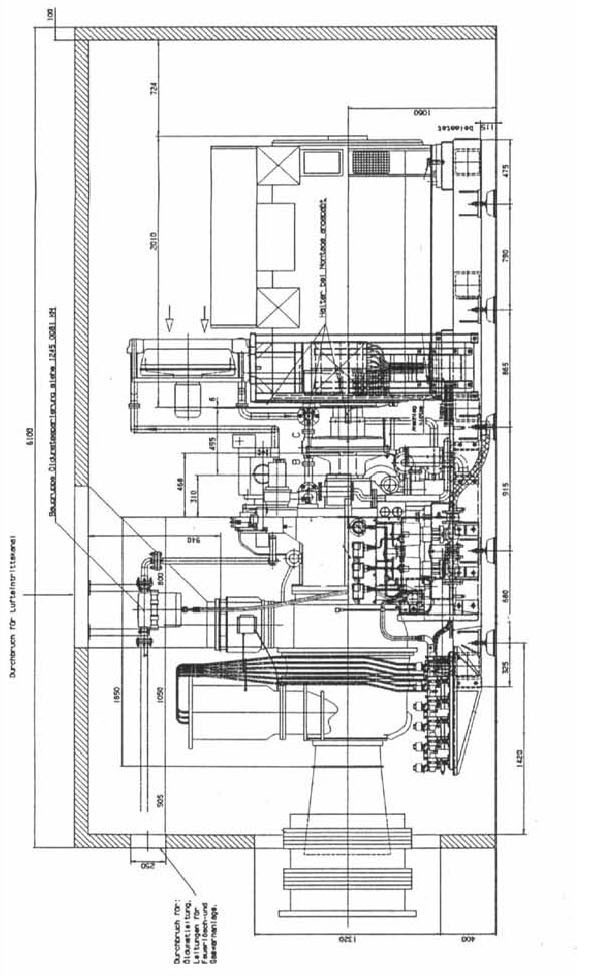

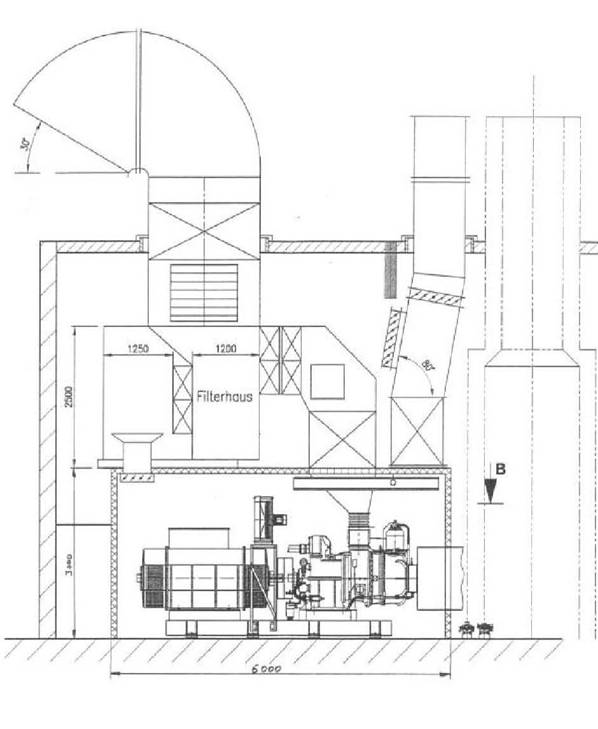

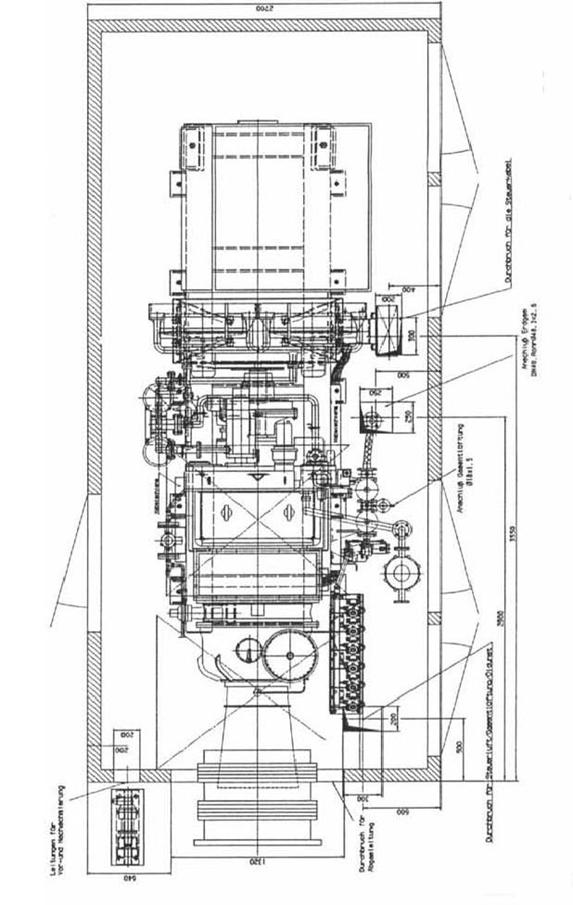

Схемы системы

Приложение

Краткая характеристика объектов

перспективных для реализации пилотного проекта.

Обеспечение теплом и электроэнергией – централизованное от ТЭЦ.

Продолжительность отопительного периода – 8,5 месяцев.

Магистральные тепловые сети находятся на балансе структурного предприятия «Хабаровские тепловые сети» филиала «Хабаровская теплосетевая компания» генерирующая компания».

Внутриквартальные тепловые сети и внутридомовые системы отопления находятся на балансе исполнительной власти поселений и по договору аренды эксплуатируются частными управляющими компаниями.

Стоимость Гкал для населения 728 руб. 26 коп, с НДС 859 руб. 35 коп.

Месячный нормативГкал на 1 кв. м

Стоимость 1мруб. 85 коп в месяц

Стоимость ГВС 223 руб. 37 коп на 1 человека в месяц

Климатическая характеристика

Климат умеренный, муссонный, с холодной и сухой зимой, жарким и влажным летом.

Средняя температура января −20,5°C, средняя температура июля +21,4 °C, среднегодовая температура — +2,1 °C. Абсолютный минимум −38,9 °C был зарегистрирован в январе 1980 года. Абсолютный максимум +35,7°C — в июле 1974 года. В июне 2008 года температура достигала +35,1°C, что составило новый температурный рекорд июня.

В год выпадает в среднем 686 мм осадков. Максимальное количество осадков за сутки — 121,2 мм — было зарегистрировано в июле 1985 года. Максимальная сумма осадков за месяц выпала в августе 1981 года и составила 434 мм.

Данные по температуре воздуха.
