Вариант №2
Межевой план оформлен
в результате выполнения кадастровых работ в связи с образованием двух земельных участков путем раздела и части одного из образуемых земельных участков
Межевой план оформлен в результате проведения кадастровых работ по разделу учтенного земельного участка, имеющего описание местоположения границ, соответствующее нормативной точности определения характерных точек границ земельных участков.
Земельный участок находится в государственной собственности.
Для проведения кадастровых работ получена кадастровая выписка о земельном участке.
Особенностью кадастровых работ является образование участка, имеющего внешние и внутренние границы.
Одновременно с кадастровыми работами по образованию земельных участков проводится образование части одного из образуемых земельных участков для обеспечения доступа к образуемому земельному участку и регистрации договора о сервитуте.
Дополнительные сведения:
адрес ЗУ с К№ 50:20:0010203:123: Московская область, Одинцовский район, ул.. Чапаевка, д. 19
исходные документы:
Кадастровая выписка о земельном участке
№ 20.1/ от 01.12.08 г.
Свидетельство о гос. регистрации права на земельный участок
№ 50.1-222/ от 01.01.2001 г.
Решение совета депутатов Одинцовского района «Об утверждении порядка предоставления земельных участков в Одинцовском районе Московской области»
№11/24 от 01.01.2001 г.
Планшет ВИСХАГИ М1:10 000
№ 000, год выпуска 1996 г.,
дата последнего обновления 2002 г.
система координат СК-63
Метод определения координат: метод спутниковых геодезических измерений
Площади: ЗУ1=838 кв. м, ЗУ2=1602кв. м, части ЗУ2=114 кв. м
Всего листов ____
МЕЖЕВОЙ ПЛАН
Заполняется специалистом органа кадастрового учета
регистрационный №______________________________________
________________________________________________________
(подпись) (инициалы, фамилия)
«_____»________________ ________г.
Титульный лист
1. Межевой план подготовлен в результате выполнения кадастровых работ в связи с:
2. Цель кадастровых работ:
3. Сведения о заказчике кадастровых работ:
(фамилия, имя, отчество (при наличии отчества) физического лица, полное наименование юридического лица, органа государственной власти, органа местного самоуправления, иностранного юридического лица с указанием страны его регистрации (инкорпорации)
Подпись ______________________________________________
_____________________________________________
_____________________________________________
Дата «__»___ __г.
Место для оттиска печати заказчика кадастровых работ
4. Сведения о кадастровом инженере:
Фамилия, имя, отчество (при наличии отчества)
№ квалификационного аттестата кадастрового инженера
Контактный телефон
Почтовый адрес и адрес электронной почты, по которым осуществляется связь с кадастровым инженером
….
Сокращенное наименование юридического лица, если кадастровый инженер является работником юридического лица
Подпись
Дата «__»___ __г.
Место для оттиска печати кадастрового инженера
Лист №
МЕЖЕВОЙ ПЛАН
Содержание
№ п/п
Разделы межевого плана
Номера листов
1
2
3
Лист №
МЕЖЕВОЙ ПЛАН
Исходные данные
1. Перечень документов, использованных при подготовке межевого плана
№ п/п
Наименование документа
Реквизиты документа
1
2
3
2. Сведения о геодезической основе, использованные при подготовке межевого плана
Система координат
№ п/п
Название пункта и тип знака геодезической сети
Класс геодезической сети
Координаты, м
Х
Y
1
2
3
4
5
1
Пирамида «Усово»
607
392
2
Пирамида «Ершово»
2 класс
684
363
3. Сведения о средствах измерений
№ п/п
Наименование прибора
(инструмента, аппаратуры)
Реквизиты сертификата прибора
(инструмента, аппаратуры)
Реквизиты свидетельства о поверке прибора
(инструмента, аппаратуры)
1
2
3
4
1
Комплект спутниковой геодезической двухчастотной GPS/Глонасс-аппаратуры «Javad Navigation System Inc.»
4. Сведения о наличии зданий, сооружений, объектов незавершенного строительства на исходных или измененных земельных участках
№ п/п
Кадастровый номер
земельного участка
Кадастровые или иные номера объектов недвижимости, расположенных на земельном участке
1
2
3
5. Сведения о частях исходных, измененных или уточняемых земельных участков
№ п/п
Кадастровый номер
земельного участка
Учетные номера частей земельного участка
1
2
3
Лист №
МЕЖЕВОЙ ПЛАН
Сведения о выполненных измерениях и расчетах
1. Метод определения координат характерных точек границ земельных участков и их частей
№ п/п
Кадастровый номер или обозначение
земельного участка
Метод определения координат
1
2
3
2. Точность положения характерных точек границ земельных участков
№ п/п
Кадастровый номер или обозначение
земельного участка
Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м
1
2
3
Мt - 0,07 вычислено с использованием программного обеспечения Trimble Geomatics office лицензия №__
Мt - 0,07 вычислено с использованием программного обеспечения Trimble Geomatics office лицензия №__
3. Точность положения характерных точек границ частей земельных участков
№ п/п
Кадастровый номер или обозначение
земельного участка
Учетный номер или обозначение части
Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м
1
2
3
4
Мt - 0,09 вычислено с использованием программного обеспечения Trimble Geomatics office лицензия №__
4. Точность определения площади земельных участков
№ п/п
Кадастровый номер или обозначение
земельного участка
Площадь (Р), м2
Формулы, примененные для расчета предельно допустимой погрешности определения площади земельного участка (∆Р), м2
1
2
3
4
5. Точность определения площади частей земельных участков
№ п/п
Кадастровый номер или обозначение
земельного участка
Учетные номера частей земельного участка
Площадь (Р), м2
Формулы, примененные для расчета предельно допустимой погрешности определения площади части земельного участка (∆Р), м2
1
2
3
4
5
Лист №
МЕЖЕВОЙ ПЛАН
Сведения об образуемых земельных участках и их частях
1. Сведения о характерных точках границ образуемых земельных участков
Обозначение земельного участка___
Обозначение характерных точек границы
Координаты, м
Нормативная точность определения координат характерных точек границ (Мt), м
Описание закрепления точки
X
Y
1
2
3
6
7
6152278.97
3134203.81
6152275.92
3134241.69
6152254.11
3134238.98
6152257.12
3134200.92
6152278.97
3134203.81
1. Сведения о частях границ образуемых земельных участков
Обозначение земельного участка___
Обозначение части границы
Горизонтальное проложение (S), м
Описание прохождения части границы
от т.
до т.
1
2
3
4
38,00
21,98
38,18
22,04
3. Сведения о местоположении границ частей образуемых земельных участков
Обозначение земельного участка -
Учетный номер или обозначение части -
Обозначение характерных точек границы
Координаты, м
Средняя квадратическая погрешность положения характерной точки (Мt), м
Примечание
X
Y
1
2
3
4
5
4. Общие сведения об образуемых земельных участках
Обозначение земельного участка
№ п/п
Наименование характеристик земельного участка
Значение характеристики
1
2
3
1
Адрес земельного участка или его местоположение
2
Категория земель
земли населенных пунктов
3
Вид разрешенного использования
для индивидуального жилищного строительства
4
Площадь земельного участка ± величина погрешности определения площади (Р±∆Р), м2
5
Предельный минимальный и максимальный размер земельного участка (Рмин и Рмакс), м2
800
2500
Лист №
МЕЖЕВОЙ ПЛАН
Сведения об образуемых земельных участках и их частях
4. Общие сведения об образуемых земельных участках
Обозначение земельного участка
6
Кадастровый или иной номер объекта недвижимости, расположенного на земельном участке
7
Иные сведения
5. Общие сведения о частях образуемых земельных участков
Обозначение земельного участка
№ п/п
Учетный номер или обозначение части
Площадь (Р), м2
±∆Р, м2
Характеристика части
1
2
3
4
5
Лист №
МЕЖЕВОЙ ПЛАН
Сведения об образуемых земельных участках и их частях
1. Сведения о характерных точках границ образуемых земельных участков
Обозначение земельного участка
6149049.98
3119876.26
6149047.18
3119952.29
6148962.05
3119953.32
6148959.41
3119862.43
6149049.98
3119876.26
6152278.97
3134203.81
6152275.92
3134241.69
6152254.11
3134238.98
6152257.12
3134200.92
6152278.97
3134203.81
2. Сведения о частях границ образуемых земельных участков
Обозначение земельного участка
Обозначение части границы
Горизонтальное проложение (S), м
Описание прохождения части границы
от т.
до т.
1
2
3
4
52,01
50,52
48,49
46,86
38,00
21,98
38,18
22,04
3. Сведения о местоположении границ частей образуемых земельных участков
Обозначение земельного участка
Учетный номер или обозначение части
Обозначение характерных точек границы
Координаты, м
Средняя квадратическая погрешность положения характерной точки (Мt), м
Примечание
X
Y
1
2
3
4
5
6148993.14
3119891.40
6148993.14
3119902.53
6148960.58
3119902.53
6148960.25
3119891.36
6148993.14
3119891.40
Лист №
МЕЖЕВОЙ ПЛАН
Сведения об образуемых земельных участках и их частях
4. Общие сведения об образуемых земельных участках
Обозначение земельного участка
1
Адрес земельного участка или его местоположение
2
Категория земель
земли населенных пунктов
3
Вид разрешенного использования
для индивидуального жилищного строительства
4
Площадь земельного участка ± величина погрешности определения площади (Р±∆Р), м2
5
Предельный минимальный и максимальный размер земельного участка (Рмин и Рмакс), м2
800
2500
6
Кадастровый или иной номер объекта недвижимости, расположенного на земельном участке
7
Иные сведения
5. Общие сведения о частях образуемых земельных участков
Обозначение земельного участка
№ п/п
Учетный номер или обозначение части
Площадь (Р), м2
±∆Р, м2
Характеристика части
1
2
3
4
5
часть земельного участка образована в целях обеспечения земельного участка 50:20:0010203:123/ЗУ1 доступом к землям общего пользования
Лист №
МЕЖЕВОЙ ПЛАН
Сведения о земельных участках, посредством которых обеспечивается доступ к образуемым или измененными земельным участкам
№ п/п
Кадастровый номер или обозначение земельного участка, для которого обеспечивается доступ
Кадастровый номер или обозначение земельного участка, посредством которого обеспечивается доступ
1
2
3
Лист №
МЕЖЕВОЙ ПЛАН

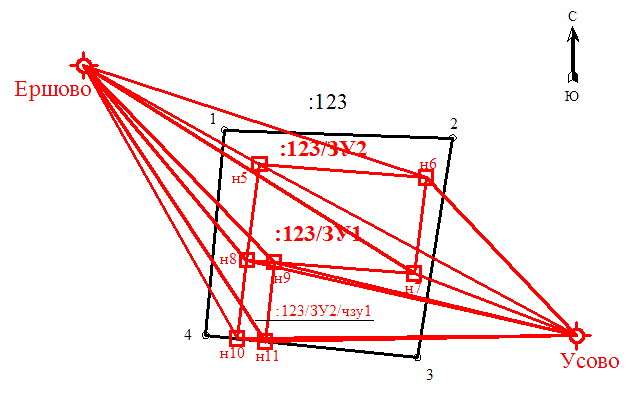

Схема геодезических измерений
Условные обозначения:
Лист №
МЕЖЕВОЙ ПЛАН
Схема геодезических измерений
Условные обозначения и знаки
для оформления графической части межевого плана
- пункты съемочного обоснования, созданные при проведении кадастровых работ
- базовая станция при спутниковых наблюдениях (GPS или ГЛОНАС)
Ершово - направление от базовой станции до объектов, положение которых
определялось приемниками типа GPS или ГЛОНАС
- граница земельного участка, установленная в соответствии с федеральным
законодательством, включенная в ГКН и не изменяемая при проведении
кадастровых работ
- граница образуемых земельных участков
- граница образуемой части земельного участка
Н5 - обозначение характерной точки границы образуемого земельного участка
н7 - обозначение характерной точки границы образуемой части земельного участка
1 - обозначение характерной точки границы исходного земельного участка
:123, :123 - кадастровый номер исходного земельного участка
:123/ЗУ1 - обозначение образуемого земельного участка
:123/ЗУ2/чзу1 - обозначение образуемой части земельного участка
Лист №
МЕЖЕВОЙ ПЛАН

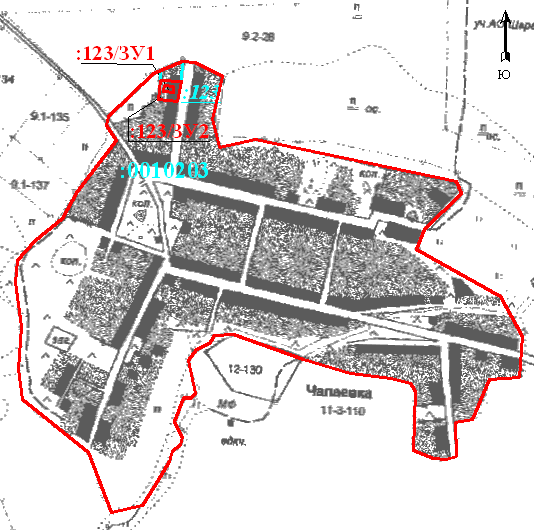

Схема расположения земельных участков
Масштаб 1:10 000
Условные обозначения:
Лист №
МЕЖЕВОЙ ПЛАН

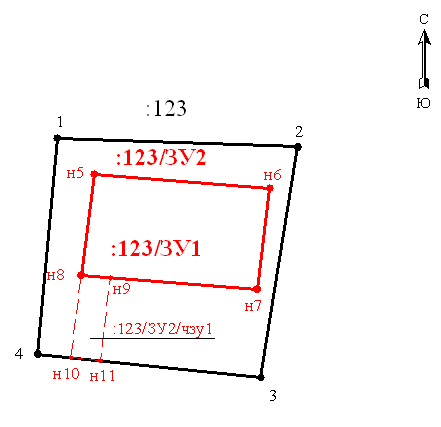

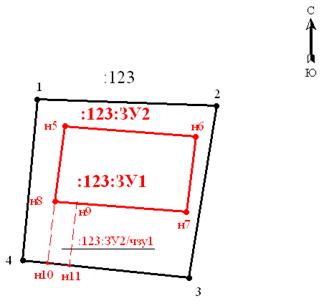

Чертеж земельных участков и их частей
Масштаб 1: 1000
Условные обозначения:
Приложение к межевому плану
Копия
Договор о сервитуте
№ _____ ___________________________________ «____» ________ 20___ г.
место заключения договора
…
…
…
«Копия верна»
Кадастровый инженер _________________________ (Фамилия, инициалы)
_______________ (подпись) «____» ____________ 20___ г.
оттиск печати кадастрового инженера
