Министерство Образования Российской Федерации

Новосибирский Государственный Технический Университет

ЛАБОРАТОРНАЯ РАБОТА ПО ДИСЦИПЛИНЕ

«Теория Игр и Исследование Операций»

Тема: многокритериальные задачи линейного и нелинейного программирования

Группа: ПМ-93

Студенты:

Преподаватель:

Новосибирск ’02

Цель работы: исследование многокритериальных задач линейного и нелинейного прог-раммирования при различных компромиссных критериях.

Задание работы:

    Определить тип компромиссного критерия, который необходимо использовать для решения варианта задания

, (случай единой шкалы)

или

, (случай различных шкал)

    Изобразить множество допустимых значений критериев в координатах Fi(Fj) в со-ответствии с вариантом задания. Найти Парето - оптимальное множество решений.

Вариант задания (6):

Критерии для задачи линейного программирования:

, .

Критерии для задачи квадратичного программирования:

,

Система ограничений (допустимое множество переменных факторов):

.

Постановка многокритериальных задач для линейного и нелинейного программирования:

,

РЕШЕНИЕ

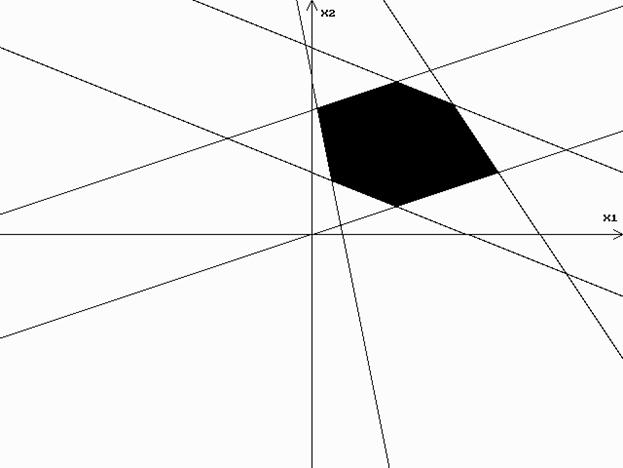

Для начала изобразим ту область на вещественной плоскости, в которой нас вынуждают локализоваться ограничения.

Отсюда сразу видно, что в принципе ограничение на отрицательность вектора X является излишним. Но для полноты анализа метода оставим это условие.

Мы имеем задачу принятия решения в условиях определенности при наличии двух кри-териев. Поскольку критерии сформулированы относительно максимизации некоторых абст-рактных величин, будем полагать, что оба критерия измеряются в одинаковых шкалах, а это значит, что обобщенный критерий будем выбирать в виде:

,

где n=2,3, w2=1-w1.

ЛИНЕЙНЫЕ ЗАДАЧИ.

Согласно варианту задания, обобщенный критерий будет выглядеть так:

MaxF0 = Max (W1*F2+W2*F3) = Max (F3+W*(F2-F3)), W из [0,1].

, .

MaxF0 = Max (x1- 2*x2 + W*(-20001*x*x2));

На самом деле, F0 задает ничто иное как плоскость в пространстве (x1,x2,F0). Мы пом-ним, что оптимальное решение задачи линейного программирования достигается в угловой точки многогранника решений, а значит оптимальное решение будет зависеть от расположения плоскости F0 и плоскостью X1-O-X2.

Воспользуемся симплекс-методом и вычислим оптимальные компромиссные решения для различных W.

Содержимое файла VIHOD. TXT для значений W из [0,1]:

Cетка по W была подроблена с шагом 0.01;

W=0.000; Xopt=(6.000,2.000);

W=0.010; Xopt=(2.727,0.909);

W=0.020; Xopt=(2.727,0.909);

W=0.030; Xopt=(2.727,0.909);

W=0.040; Xopt=(2.727,0.909);

…………………………………………………………………………

W=1.000; Xopt=(2.727,0.909);

Выбирая шаг 1е-7, получим:

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(2.727,0.909);

W=0.; Xopt=(2.727,0.909);

W=0.; Xopt=(2.727,0.909);

W=0.; Xopt=(2.727,0.909);

………………………………………………………………………………………

W=0.; Xopt=(2.727,0.909);

Это означает, что в действительности, критерии третий и второй, измеренные в единой шкале, настолько разновесомы, что второй критерий буквально «забивает» третий при крайне незначительном отклонении параметра от 0: это обусловлено тем, что при некоторых соотно-симых w (0.4-0.6) – легко увидеть на графике, что третий критерий выглядит незначительной помехой к уравнению плоскости, задаваемой вторым критерием.

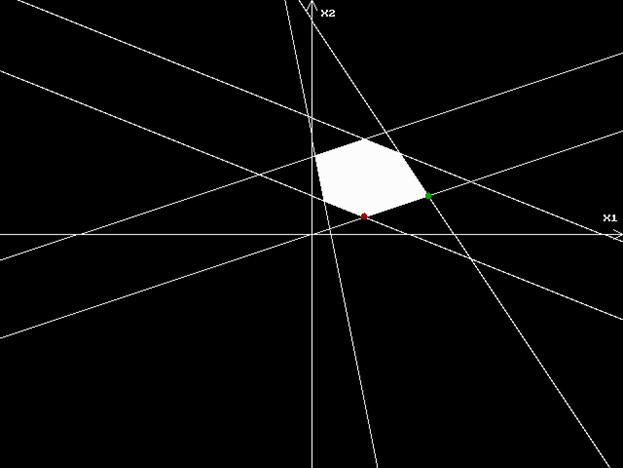

На рисунке на следующей странице зеленой точкой показана точка (6,2), а красной – точка (2,727; 0,909). Из рисунка можно увидеть, что действительно, поскольку второй критерий имеет молниеносное убывание по фактору x2, то максимум будет достигаться при плане, имеющем минимальную x2-компоненту.

Теперь попробуем предположить, что столь различный вид критериев (величина коэффи-циентов) обусловлен разнородностью шкал этих критериев, и попробуем воспользоваться вто-рым представлением обобщенного критерия.

Для того, чтобы воспользоваться таким критерием, нужно найти максимальные значения на допустимом множестве X каждого из критериев, что есть однокритериальные задачи линейного программирования.

Решая эти задачи симплекс-методом, находим, что:

F2max = -8.236363e+006 (достигается в точке (2.727,0.909));

F3max = 2 (достигается в точке (6,2) – как и было показано ранее)

Тогда обобщенный критерий можно записать в виде:

MinF0 = min([(F3max-F3)/|F3max|]+ W ((F2max-F2)/|F2max|]-(F3max-F3)/|F3max|]);

В результате наблюдается следующая картина:

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

………………………………………………………………………………………

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(2.727,0.909);

W=0.; Xopt=(2.727,0.909);

W=0.; Xopt=(2.727,0.909);

……………………………………………………………………………………

W=0.; Xopt=(2.727,0.909);

W=1.; Xopt=(2.727,0.909);

Очевидна более хорошая сбалансированность критериев: теперь выбирая W на переходах между оптимальными точками, например W=0.312, мы можем быть убеждены, что оба критерия дают неплохие результаты, в то время как при ненормированном обобщенном кри-терии, требуя от третьего критерия хоть какой-нибудь весомости, мы сводили на нет второй критерий. (Эти факты следуют из непрерывности критериев, как линейных функций).

Осталось изобразить допустимое множество значений критериев в координатах F2(F3) и выделить Парето - оптимальное множество. Для этого сделаем следующим образом, возьмем квадрат [x1,x2] = [0,0; 6,6] – равномерно рассыпем в нем точек, посчитаем значения критериев и сразу оговорим, что верхняя граница этого множества должна быть Парето – оптимальным множеством, так как исходная задача была задачей максимизации критериев.

КВАДРАТИЧНЫЕ ЗАДАЧИ.

,

Так выглядят критерии F2 и F3. Составим обобщенный критерий как взвешенную сумму:

MaxF0 = Max ((sqr(X1-10)+sqr(X2-10)) + W*(100sqr(X1)+sqr(X2-3)-sqr(X1-10)-sqr(X2-10)));

Будем решать задачу методом Баранкина и Дорфмана, поскольку сумма двух квадратич-ных форм представляет собой квадратичную форму, а сумма двух линейных – линейную.

Содержимое файла VIHOD. TXT для значений W из [0,1]:

Cетка по W была подроблена с шагом 0.01;

………………………………

W=0.; Xopt=(0.652,1.739);

W=0.; Xopt=(0.652,1.739);

W=0.; Xopt=(0.652,1.739);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

W=0.; Xopt=(6.000,2.000);

…………………………………………………………………………………

W=0.; Xopt=(6.000,2.000);

Квадратичная функция в этом случае, как было видно принимает свои оптимальные значения тоже в угловых точках допустимой области.

Не будем останавливаться на минимизации суммы нормированных критериев, пос-кольку шкалы обоих критериев идентичны.

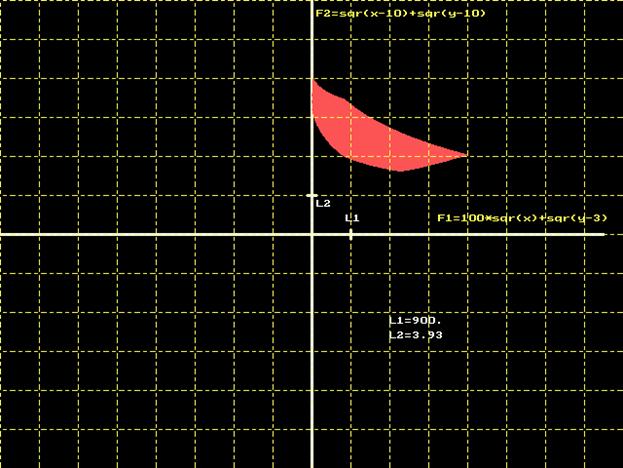

Изобразим Парето – оптимальное множество решений – часть границы области допустимых критериев:
