ОСТ 51.55-79
Группа Г07
ОТРАСЛЕВОЙ СТАНДАРТ
ЗНАКИ БЕЗОПАСНОСТИ ДЛЯ ПРЕДПРИЯТИЙ
ГАЗОВОЙ ПРОМЫШЛЕННОСТИ
Дата введения
ИСПОЛНИТЕЛИ:
А. И. АФАНАСЬЕВ - руководитель отдела охраны труда, к. т.н.
И. Н. КАРПАСОВ - руководитель темы, руководитель группы отдела охраны труда
Н. А. ЕРКА - инженер отдела охраны труда
СОГЛАСОВАН Центральным комитетом профсоюза рабочих нефтяной и газовой промышленности
Начальник управления охраны труда, военизированных частей и охраны предприятий
ВЗАМЕН ОСТ 51.37-75
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ распоряжением Министерства газовой промышленности от
1979 г.
Настоящий стандарт распространяется на знаки безопасности, применяемые в газовой промышленности, и устанавливает назначение и порядок применения знаков.
I. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Знаки безопасности предназначены для предупреждения о возможной опасности, запрещения, ограничения или разрешения определенных действий, связанных с опасностью, а также для необходимой информации.
1.2. Устанавливать знаки безопасности следует в местах, где возможно возникновение опасности, а также на производственном оборудовании, являющемся источником опасности, с таким расчетом, чтобы знаки находились в поле зрения и были хорошо видны.
1.3. Сфера действия знака, установленного у входа (въезда) на объект, на входных дверях помещения, распространяется на весь объект, все помещение.
1.4. Допускается применять знаки безопасности с поясняющей надписью на самом знаке, а также знаки с дополнительными табличками прямоугольной формы с поясняющими надписями или с указательной стрелкой в соответствии с табл. 1.
Шрифты для надписей, выполнение надписей и стрелок - по ГОСТ .
1.5. Размеры знаков безопасности и дополнительных табличек, а также область применения знаков принимаются по #M12ГОСТ 12.4.026-76#S и приведены в справочном приложении 1.
1.6. Места расположения знаков безопасности, их число и варианты размеров, а также порядок применения табличек с поясняющими надписями должны устанавливаться в соответствии с нормативно-технической документацией по безопасности труда и руководителями предприятий и организаций по согласованию с органами государственного надзора и технической инспекцией труда.
1.7. На местах и участках, являющихся временно опасными, необходимо устанавливать переносные знаки безопасности.
2. ФОРМА, ЦВЕТ И НАЗНАЧЕНИЕ ЗНАКОВ БЕЗОПАСНОСТИ
2.1. Устанавливаются в зависимости от назначения четыре группы знаков безопасности, приведенные в таблице 1.
Таблица 1
#G0Номер группы
Наименование знака
Форма знака
Примечание
1.
Запрещающий
Допускается поясняющая надпись на знаке или на дополнительной табличке (для вновь вводимых знаков)
2.
Предупреждающий
Допускается поясняющая надпись на знаке или на дополнительной табличке
3.
Предписывающий
Допускается поясняющая надпись на знаке
4.
Указательный
Допускается поясняющая надпись на знаке
2.2. Дополнительные таблички должны иметь сигнальный цвет знака, вместе с которым их применяют. Допускается использовать таблички белого цвета с черными стрелками и поясняющими надписями.
2.3. Разметка изображений на знаках безопасности приведена в обязательном приложении 6.
2.4. Предельные отклонения габаритных размеров знаков и табличек ±2%.
2.5. Запрещающие знаки.
2.5.1. Знаки предназначены для запрещения определенных действий.
2.5.2. В соответствии с #M12ГОСТ 12.4.026-76#S знаки должны быть следующими: круг красного цвета с белым полем внутри, белой по контуру знака каймой и символическим изображением черного цвета на внутреннем белом поле, перечеркнутым наклонной полосой красного цвета (угол наклона 45°, слева сверху направо вниз). Ширина кольца красного цвета должна быть 0,09-0,1 внешнего диаметра, а ширина наклонной красной полосы - 0,08 внешнего диаметра, ширина белой каймы по контуру знака - 0,02 внешнего диаметра
Допускается применять запрещающие знаки с поясняющей надписью, выполненной шрифтом черного цвета. При этом наклонную красную полосу не наносят. На знаках пожарной безопасности поясняющую надпись необходимо выполнять красным цветом.
2.5.3. Смысловые значения, изображение и место установки запрещающих знаков указаны в таблице 2.
Таблица 2
#G0Номер знака
Смысловое значение
Место установки
1.1.
Запрещается находиться под грузом
В производственных помещениях ремонтной службы газопровода и других местах, где ведутся погрузочно-разгрузочные работы и т. п.
1.2.
Запрещается принимать пищу на рабочем место
В производственных помещениях, где имеются или возможно наличие вредных, ядовитых и других опасных для здоровья человека веществ
1.3.
Запрещается поднимать груз на якоре выше 20 м
На площадке узла крепления промывочного шланга или на элементах буровой вышки
1.4.
Запрещается одновременная работа на нескольких ярусах
На строительной площадке буровой
1.5.
Запрещается работа без заземления
В насосной, в механических мастерских электроцеха, при наливе и сливе легковоспламеняющихся и взрывоопасных жидкостей
1.6.
Запрещается пользоваться неисправным инструментом
В производственных цехах, насосной, у верстака, в операторной, на буровой
1.7.
Запрещается промывка и ремонт цистерны во время грозы
На эстакадах для налива и слива горючих жидкостей и сжиженных газов
1.8.
Запрещается включать механизмы, оборудование при ремонтных работах
В насосных на стене, на лебедках, в компрессорных цехах, в механических мастерских
1.9.
Запрещается поднимать талевый блок выше полатей верхового рабочего со скоростью более 0,5 м/сек
Внутри буровой на стене
1.10.
Запрещается смазывать при движении механизмы
На буровых, в насосных, в компрессорных цехах, в механических мастерских, в цехах ремонтной службы
2.5.4. Запрещающие знаки, обязательные к применению во всех отраслях народного хозяйства, установленные #M12ГОСТ 12.4.026-76#S, приведены в справочном приложении 2.
2.6. Предупреждающие знаки
2.6.1. Знаки предназначены для предупреждения работающих о возможной опасности.
2.6.2. В соответствии с #M12ГОСТ 12.4.026-76#S знаки должны быть следующими: равносторонний треугольник со скругленными углами желтого цвета, обращенный вершиной вверх, с каймой черного цвета шириной 0,05 стороны и символическим изображением черного цвета.
2.6.3. Смысловое значение, изображение и место установки предупреждающих знаков указаны в таблице 3.
Таблица 3
#G0Номер знака
Смысловое значение
Место установки
2.1.
Осторожно! Вращающиеся части
У глиномешалки, в механических мастерских и других машин и оборудования
2.2.
Осторожно! Газопровод
На пересечении газопровода с шоссейными, железнодорожными и водными путями
2.3.
Осторожно! Сварка
На участке, где производится электрическая и газовая сварка
2.4.
Осторожно! Высокое давление
У манифольда в насосном помещении и ресивера компрессора; на участках газопровода и других участках, где оборудование под давлением
2.5.
Осторожно! Радиоактивные вещества
На наружной стороне шкафов с радиоактивными веществами;
внутри этих складов; в помещениях, предназначенных для работы с применением радиоактивных веществ, на таре для хранения и транспортировки радиоактивных веществ; на приборах
2.6.
Осторожно! Газ
Переносный знак. В местах, где необходимо предупреждение о возможной опасности
2.7.
Осторожно! Газоопасные работы
Переносный знак. В местах, где необходимо предупреждение о возможной опасности
2.8.
Осторожно! Стружка
В производственных помещениях механических мастерских
2.9.
Осторожно! Падающие предметы
Переносный знак. На объектах во время ремонтных работ на высоте
2.6.4. Маркировка промышленных взрывчатых веществ по ГОСТ .
2.6.5. Маркировка радиоактивных веществ - по ГОСТ .
2.6.6. Предупреждающие знаки обязательные и применяемые во всех отраслях народного хозяйства, установленные ГОСТ 12.4026-76 приведены в справочном приложении 3.
Примечание: Символическое изображение на знаке "Осторожно!" "Электрическое напряжение" допускается выполнять красным цветом. Форма и размеры символического изображения на знаке - по ГОСТ 12.4.027-76. Знак радиационной опасности - по ГОСТ .
2.7. Предписывающие знаки.
2.7.1. Знаки предназначены для разрешения определенных действий работающих только при выполнении конкретных требований безопасности труда (обязательное применение средств защиты работающих, принятие мер по обеспечению безопасности труда), требований пожарной безопасности и для указания путей эвакуации.
2.7.2. В соответствии с #M12ГОСТ 12.4.026-76#S знаки должны быть следующими: квадрат зеленого цвета с белой каймой по контуру шириной 0,02 стороны квадрата и белым полем квадратной формы внутри него, сторона которого равна 0,7 стороны квадрата зеленого цвета. Внутри белого квадратного поля должны быть нанесены черным цветом символическое изображение или поясняющая надпись. На знаках пожарной безопасности поясняющие надписи необходимо выполнять красным цветом.
2.7.3. Смысловое значение, изображение и место установки знаков указаны в таблице 4.
Таблица 4
#G0Номер
знака
Смысловое значение
Место установки
3.1.
Работать в косынке
В производственных помещениях цехов КИП и А, в химлабораториях, в механических мастерских
3.2.
Работать на высоте с привязанным ручным инструментом
У входа на маршевую лестницу, на буровой
3.3.
Работать на глиномешалке с решеткой на загрузочном люке
У глиномешалки
3.4.
Работать в рукавицах
В механических мастерских, на участках связанных с опасностью травмирования рук
3.5.
Подавать сигнал перед пуском механизма
На пультах управления машин, механизмов и оборудования
3.6.
Работать инструментом, не дающем искры
В производственных помещениях ремонтной службы
2.7.4. Предписывающие знаки, обязательные к применению во всех отраслях народного хозяйства, установление #M12ГОСТ 12.4.026-76#S, приведены в справочном приложении 4.
2.8. Указательные знаки.
2.8.1. Знаки предназначены для указания местонахождения различных объектов и устройств, пунктов медицинской помощи, питьевых пунктов, пожарных постов, пожарных кранов, гидрантов, огнетушителей, пунктов извещения о пожаре, складов, мастерских.
2.8.2. В соответствии с #M12ГОСТ 12.4.026-76#S знаки должны быть следующими: синий прямоугольник, окантованный белой каймой по контуру, шириной 0,02 меньшей стороны прямоугольника с белым квадратом внутри со стороной, равной 0,7 меньшей стороны прямоугольника. Внутри белого квадрата должны быть нанесены символическое изображение или поясняющая надпись черного цвета, за исключением символов и поясняющих надписей пожарной безопасности, которые необходимо выполнять красным цветом.
2.8.3. Смысловое значение, изображение и место установки знаков приведены в таблице 5.
Таблица 5
#G0Номер знака
Смысловое значение
Место установки
4.1.
Питьевая вода
На стенах помещений изображение знака где имеется питьевая вода
4.2.
Аварийный склад
На складах, где хранится аварийный запас оборудования, труб, металла, средств индивидуальной защиты
4.3.
Расположение определенного места, объекта или средства
В производственных помещениях и на территориях для информации при помощи символа (например, "Пункт медицинской помощи", "Телефон") или поясняющей надписи (например, "Проход здесь")
2.8.4. Указательные знаки, обязательные к применению во всех отраслях народного хозяйства, установленные #M12ГОСТ 12.4.026-76#S, приведены в справочном приложении 5.
2.8.5.’ Поясняющие надписи, приведенные в настоящем стандарте, следует рассматривать как примеры. При необходимости можно использовать и надписи другого содержания.
2.8.6. На указательных знаках допускается изображать указательную стрелку и расстояние до объекта белым цветом непосредственно в нижней части знака (под белым квадратом).
2.8.7. В соответствии с #M12ГОСТ 12.4.026-76#S допускается совмещать знаки безопасности, предусмотренные настоящим стандартом, с поясняющей надписью в едином блоке прямоугольной формы. Знак безопасности должен быть расположен в левой части блока. Высота блока должна быть на 15% больше высоты знака, длина блока - в 2 или 3 раза больше его высоты. Блок должен быть окантован каймой шириной 0,05 длины меньшей стороны прямоугольника. Его цвет должен соответствовать сигнальному цвету знака безопасности.
Поясняющую надпись следует выполнять черным цветом на белом фоне. Допускается вертикальное расположение блока по большей стороне.
2.8.8. Тексты поясняющих надписей на блоках по п.2.8.7, применяемых для электроустановок, должны быть установлены нормативно-технической документацией по безопасности труда для электроустановок, утвержденной в установленном порядке.
2.8.9. Эвакуационный или запасной выход следует обозначить светящейся надписью "Выход" белого цвета на зеленом фоне.
2.8.10. Поясняющие надписи должны выполняться на русском языке и на языках союзных республик.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. Знаки безопасности должны удовлетворять техническим требованиям, установленным #M12ГОСТ 12.4.026-76#S и настоящим стандартом.
3.2. Знаки безопасности должны иметь плоскую или объемную конструкцию, иметь соответствующую цветовую окраску и четкие символы или надписи, обеспечивающие правильное восприятие смыслового значения знака.
3.3. Знаки, используемые в условиях недостаточной видимости или в зимнее время суток, должны быть освещены.
3.4. Для электроустановок не допускается применять знаки, изготовленные из металла.
Приложение 1
Справочное
Размеры знаков безопасности по #M12ГОСТ 12.4.026-76#S
Таблица 1
Размеры знаков безопасности и дополнительных табличек в зависимости
от расстояния до наблюдателя, а также область применения знаков
#G0Номера размеров знаков
Расстояние от знака до наблюдателя,
Размеры знаков, мм
Размеры дополни-
тельных
Область применения знаков
м
запрещающих (внешний диаметр), предпи-
сывающих (сторона квадрата)
предупреж-
дающих (сторона треугольника)
указательных (стороны прямо-
угольника)
табличек, мм
1
до 20
280
360
280х360
280х85
280х110
360х120
360х140
На дверях помещений
2
Св. 20 до 40
360
450
360х450
360х120
360х140
450х140
450х180
В малых и средних помещениях
3
Св. 40 до 50
560
710
560х710
560х170
560х220
710х210
710х280
В больших помещениях и вне помещений
4
Св. 50 до 70
710
900
710х900
710х210
710х280
900х260
900х360
То же
5
Св. 70 до 100
900
1120
900х1120
900х260
900х360
1120х340
1120х450
- " -
Примечания:
1. Для предупреждающих знаков задают сторону теоретического треугольника (без учета округления углов).
2. Допускается увеличивать высоту дополнительных табличек с поясняющей надписью в зависимости от числа срок надписи.
3. Радиусы округления углов должны быть:
на знаках треугольной формы - 0,05 стороны;
на знаках квадратной формы - 0,04 стороны;
на знаках прямоугольной формы и табличках - 0,02 меньшей стороны.
4. Допускается применять знаки более крупных размеров. Соотношение между размерами должно соответствовать указанному в табл. I.
Таблица 2
Размеры запрещающих и предупреждающих знаков
безопасности для производственного оборудования
#G0Размеры знаков для оборудования
Номера размеров знаков для оборудования
1
2
3
4
5
6
Внешний диаметр, мм
20
30
40
60
80
120
Сторона треугольника, мм
25
40
50
80
100
160
Приложение 2
Справочное
Запрещающие знаки безопасности по #M12ГОСТ 12.4.026-76#S
#G0Номер знака
Смысловое значение
Место установки
1.1.
Запрещается пользоваться открытым огнем
На наружной стороне дверей складов с воспламеняющимися и взрывоопасными материалами и веществами, внутри этих складов, при входе на участки, где проводят работы с указанными материалами и веществами; на оборудовании, представляющем опасность взрыва или воспламенения; на таре для хранения и транспортирования воспламеняющихся и взрывоопасных веществ
1.2.
Запрещается курить
Там же, где и знак 1.1 и в местах наличия отравляющих веществ
1.3.
Вход (проход) воспрещен
У входов в опасные зоны, а также в помещения и зоны, в которые закрыт доступ для посторонних лиц
1.4.
Запрещается тушить водой
У входов в помещения и места, предназначенные для хранения и работы с материалами, тушение которых водой, в случае их возгорания, запрещено (щелочные металлы и др.).
1.5.
Запрещающий знак с поясняющей надписью
В местах и зонах, пребывание в которых связано с опасностью, раскрываемой поясняющей надписью
Приложение 3
Справочное

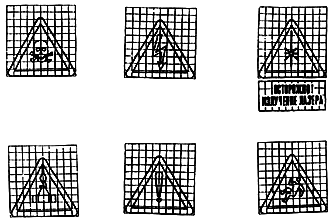

Предупреждающие знаки безопасности по #M12ГОСТ 12.4.026-76#S
#G0Номер знака
Смысловое значение
Место установки
2.1.
Осторожно! Легковоспла-
меняющиеся вещества
На входных дверях складов, внутри складов, в местах хранения, перед входами на участки работ с легковоспламеняющимися веществами, на таре для хранения и транспортирования этих веществ
2.2.
Осторожно! Опасность взрыва
На дверях складов, внутри складов, в местах хранения, перед входами на участки работ с взрывоопасными материалами и веществами, на таре для хранения и транспортирования этих материалов и веществ
2.3.
Осторожно! Едкие вещества
На дверях складов, внутри складов, в местах хранения, на участках работ с едкими веществами, на таре для хранения и транспортирования едких веществ
2.4.
Осторожно! Ядовитые вещества
На дверях складов, внутри складов, в местам хранения, на участках работ с ядовитыми веществами, на таре для хранения и транспортирования этих веществ
2.5.
Осторожно! Электрическое напряжение
На опорах воздушных линий, корпусах электрооборудования и электроаппаратуры, на дверях электропомещении, камер выключателей трансформаторов, на сетчатых и сплошных ограждениях токоведущих частей, расположенных в производственных помещениях, на электротехнических панелях, дверцах сплошных щитков и ящиков, на шкафах с электрооборудованием различных машин и станков
2.6.
Осторожно! Излучение лазера
На дверях помещений, где проводят работы с лазером, внутри этих помещений в местах работы с лазером, на лазерных установках и вблизи опасных зон лазерного излучения
2.7.
Осторожно! Прочие опасности
В местах, где необходимо предупреждение о возможной опасности, применяется только с пояснительной надписью
2.8.
Осторожно! Возможно падение
Перед входом на временно опасные участки и места, где возможно падение. Применяется вместе с табличкой с поясняющей надписью (например, "Осторожно! Скользко". "Осторожно! Открытый проем").
Приложение 4
Справочное

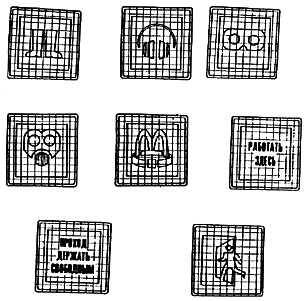

Предписывающие знаки, безопасности по #M12ГОСТ 12.4.026-76#S
#G0Номер знака
Смысловое значение
Место установки
3.1.
Работать в каске!
При входе в рабочие помещения или на участки работ, где существует возможность падения предметов сверху
3.2.
Работать в защитных перчатках!
На участках работ, связанных с опасностью травмирования рук
3.3.
Работать в защитной одежде!
При входе в рабочие помещения или на участки работ, связанных с опасностью травмирования тела
3.4.
Работать в защитной обуви
При входе в рабочие помещения или на участки работ, связанных с опасностью травмирования ног
3.5.
Работать с применением средств защиты органов слуха!
При входе в рабочие помещения или на участки работ с повышенным уровнем шума
3.6.
Работать в защитных очках!
При входе на участки работ, связанных с опасностью травмирования глаз
3.7.
Работать с применением средств защиты органов дыхания!
При входе в рабочие помещения, зоны или участки работ, связанных с выделением вредных для организма человека газов, паров, аэрозолей
3.8.
Работать в предохранительном поясе!
В местах выполнения работ на высоте
3.9.
Работать здесь!
На конструкциях, в местах, где обеспечена безопасность проведения работ
3.10.
Проход держать свободным!
На путях подхода к местам размещения пожарной техники и к эвакуационным или запасным выходам
3.11.
Выходить здесь!
На дверях эвакуационных или запасных выходов; на путях эвакуации. На путях эвакуации применяют с дополнительной табличкой с указательной стрелкой
Приложение 5
Справочное
Указательные знаки безопасности по #M12ГОСТ 12.4.026-76#S
#G0Номер знака
Смысловое значение
Место установки
4.1.
Огнетушитель
В производственных помещениях и на территориях для указания местонахождения огнетушителей
4.2.
Пункт извещения о пожаре
В производственных помещениях и на территориях для указания местонахождения пункта извещения о пожаре
4.3.
Место курения
В производственных помещениях и на территориях, где указаны места курения
Приложение 6
Обязательное
Разметка изображений на знаках безопасности
Таблица 1
Запрещающие знаки
Таблица 2
Предупреждающие знаки
Таблица 3
Предписывающие знаки
Таблица 4
Указательные знаки
Текст документа сверен по:
официальное издание
М.: Мингазпром, 1980
