Открытое акционерное общество
«Уральский завод химического машиностроения»
()
УТВЕРЖДАЮ:
_______________
«____»_______________2011 г.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
проект «модернизация структурированных кабельных систем»
ОТВЕТСТВЕННЫЙ ЗА ПРОЕКТ:
Начальник БТОС _________________
«____»___________________2011г.
СОГЛАСОВАНО:
Директор по ИТ ОАО«ОМЗ» _________________
«____»___________________2011г.
Начальник ОИТ _________________
«____»___________________2011г.
Заместитель начальника ОИТ _________________
по техническому обеспечению «____»___________________2011г.
Модернизация структурированной кабельной системы
1. ОБЩИЕ СВЕДЕНИЯ О ПРОЕКТЕ СТРУКТИРОВАННЫЕ КАБЕЛЬНЫЕ СИСТЕМЫ:
1. Заказчик проекта ;
2. Начало работ – монтаж структурированных кабельных сетей (далее СКС) начинается во втором квартале 2011 года до конца четвертого квартала 2011 года.
3. При проведении монтажа СКС следует руководствоваться действующими нормативными документами:
– EN 50173 “Создание структурированных кабельных систем в зданиях “
– EN 50167 “Горизонтальные кабельные системы”
– EN 50168 “Вертикальные кабельные системы”
– EN 50169 “Кроссовые и станционные кабельные соединения”
2. СОСТАВ И СОДЕРЖАНИЕ РАБОТ ПО СОЗДАНИЮ СКС:
1. Прокладка слаботочных сетей, проектирование, тестирование и ввод в эксплуатацию коридоров 1,2,3 и 4 этажа левой стороны инженерного корпуса, а также комнат находящихся в левом крыле (422, 423, 424, 425, 426, 427, 428, 429, 430, 431, 432, 433, 434, 332, 333, 334, 335, 336, 337, 338, 339, 340, 341, 342, 343, 344, 345, 346, 347, 348, 349, 350, 351, 226, 227, 228, 229, 230, 231,234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 133, 135, 136, 137, 138, 139, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 150, 151, 154, 155 и 156);
2. Закупка и настройка необходимого оборудования, материалов и комплектующих;
3. Монтаж и установка оборудования в полном объеме, подключение абонентов.
3. Технические требования к модернизации СКС
1. Место установки данного оборудования второй и третий этаж инженерного корпуса;
2. Условия эксплуатации в помещении – нормальные, с отоплением (без повышенной вибрации, химически не агрессивная среда и т. д.);
3. Применяемое оборудование должно обеспечить работу слаботочных сетей следующими параметрами:
· Расстояние до силовых кабелей и кабелей предназначенных для розеток и освещения не менее 20 см.;
· Длина кабеля UTP не более 95 м.;
· Ввод в комнаты осуществляется по отверстиям диаметром 30 мм. и более (стандарт ISO/IEC TR 1476;
· Лотки находятся над навесным потолком на расстоянии не менее 5 см от него;
· Лотки крепятся к потолку;
· На каждую точку консолидации заводится свой кроссовый журнал (заполняется и передается заказчику);
4. Установка и прокладка слаботочных сетей предусматривает:
· Демонтаж существующих потолков (подвесные потолки из асбестоцементных плит), в объеме 376 м2;
· Установка проволочных лотков, по схемам заказчика (ПРИЛОЖЕНИЕ 1);
· Установка настенных шкафов 19", по схемам заказчика (ПРИЛОЖЕНИЕ 2);
· Установка кросс – панелей в настенные шкафы, по схеме заказчика;
· Прокладка кабелей UTP 5е между шкафами;
· Подключение центральных магистральных кабелей UTP 5е в шкафах;
· Прокладка кабелей 10х2 от распределительных коробок до шкафов, расшивка и скручивание муфты;
· Прокладка кабелей UTP 5е от настенных шкафов до рабочих мест;
· Монтаж существующих потолков (подвесные потолки из асбестоцементных плит) в объеме 376 м2;
· Заполнение кроссовых журналов;
· Маркировка кабелей, должна соответствовать стандартам СКС и иметь сквозную нумерацию;
· Проверка работы слаботочных сетей, тестирование по соответствующему стандарту (стандарт ISO/IEC TR 1476
4. Исходные данные для модернизации СКС
На этапе проектирования Заказчик предоставляет Исполнителю исходные данные в составе:
- Схема комнат и коридоров, с расположением точек консолидации (Приложение 1);
- Структурную схему шкафов (Приложение 2);
- Место установки активного оборудования СКС (Приложение 1);
- Место установки центральной, этажной точки консолидации;
- Места подключения к линиям электроснабжения.
5. Требования к гарантийному обслуживанию
1. Установленное оборудование подлежит гарантийному обслуживанию исполнителем в течение не менее 3 лет с момента ввода в эксплуатацию.
2. В случае выхода из строя оборудования в гарантийный период, замена производится Исполнителем за его счет.
3. После окончания монтажных работ и ввода в эксплуатацию оборудования Исполнитель должен предоставить Заказчику рабочий проект в составе:
– План комнат с размещением шкафов и розеток СКС;
– Спецификацию оборудования;
– Схему прокладки кабельных линий и лотков;
– Сводный сметный расчет стоимости работ и оборудования.

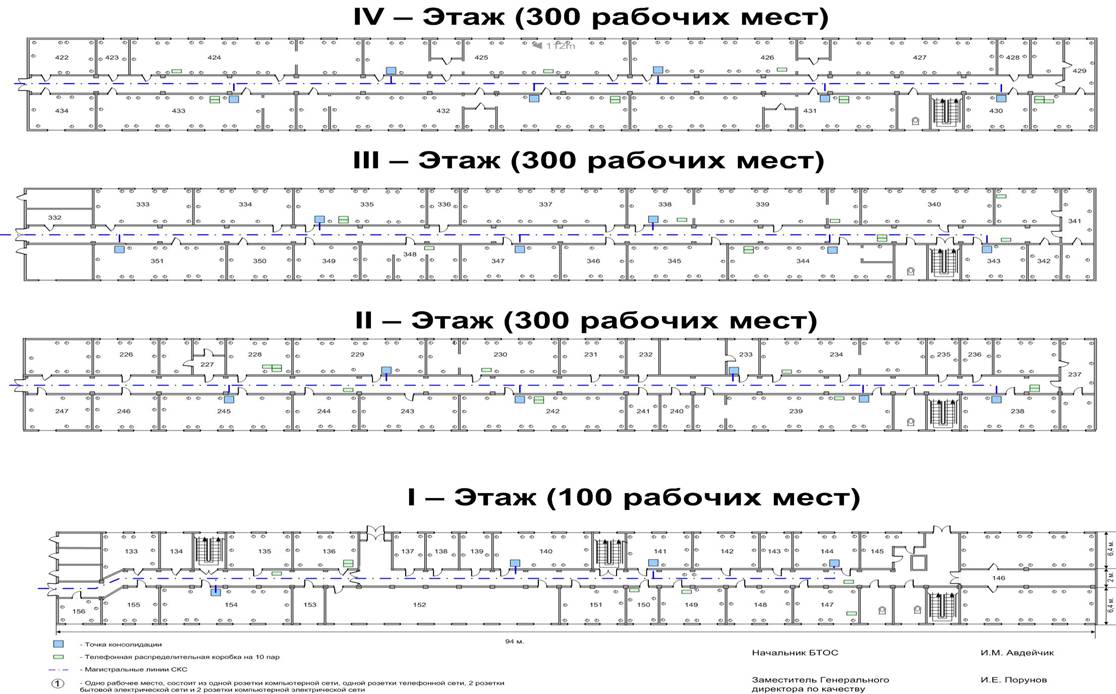

ПРИЛОЖЕНЕ №1
ПРИЛОЖЕНИЕ 2
Схема наполнения точек консолидации (на 50 рабочих мест)
 |
