Проектирование систем телекоммуникаций современных офисов и СКС разделяются на две основные стадии: архитектерную и телекоммуникационную.

Основной задачей архитектурной стадии проектирования СКС является определение общей структуры, оптимальной по комплексу технико-экономических характеристик в процессе создания и последующей эксплуатации. Она проходит на этапе разработки проекта нового или реконструированного здания. На этой стадии в проект закладываются вертикальные стояки, помещения кроссовых и аппаратных, пути и способы прокладки кабелей как внутри, так и снаружи здания (кабельная канализация).  Основными исходными данными для этого этапа являются:

форма, этажность, архитектурные, планировочные и другие особенности, геометрические характеристики здания или их комплекса, а также прилегающей территории; строительные и другие нормативные документы на проектирование служебных помещений систем телекоммуникаций и кабельных трасс; нормативая документация по СКС (стандарты); дополнительные требования заказчика.

На архитектурной стадии работы по проектированию СКС проводятся специализированными проектными организациями с учетом требований подрядчика, который потом будет реализовывать СКС.

Телекоммуникационная стадия проектирования СКС иногда начинается по окончании архитектурной, но обычно она выполняется после завершения капитальных строительно-монтажных работ. На ней разрабатывается конкретная структура СКС, составляется перечень необходимого оборудования, планы его размещения и т. д. На данном этапе работы к проектированию привлекаются фирмы, специализирующиеся в области сосдания СКС и ситемной интеграции. Также они обычно выполняют большую часть монтажных и пусконаладочных работ, которые, как правило, по времени проводятся одновременно с отделкой внутренних помещений или сразу же после ее завершения. Исходными данными для этой стадии являются:

результаты обследования здания и прилегающей территории или их проект выполненный на архитектурной стадии проектирования СКС; нормативная документация ао СКС (стандарты); дополнитьельные требования заказчика, например, количество и размещение рабочих мест, число информационных розеток на них, требования к их производительности, надежности, безопастности и т. д.

Проектирование СКС - этапы создания СКС

В настоящее время в нашей стране не существует стандарта, который определяет структурированую кабельную систему (СКС) ка технический объект, и тем более отсутсвуют правила ее проектирования. Поэтому проектные работы по реализации системы ведутся с использованием других руководящих материалов. Наиболее близким нормативным документом, который часто используют системные интеграторы про реализации CRC? является ГОСТ 34.601-90. Согласно этому документу создание СКС разбивается на этапы и фазы:

Работы по проектированию выполняются на этапах эскизный проект, технический проект и рабочая документация. Кроме того, на момент ввода в действие должна быть разработана эксплуатационная документация, учитывающая изменения, внесенные в рабочую документацию в процессе строительно-монтажных и пусконаладочных работ, опытной эксплуатации и приемочных испытаний. Эксплуатационная документиация также включает в себя руководства по использованию и поддержке системы в процессе ее использования.


В зависимости от конкретной ситуации в работе с заказчиком та или иная стадия создания СКС может быть опущена, если это заведомо не приведет к снижению качества.

Оформление текстовой документации ведется в соответствии с РД 50-34.698.90. "Информационная технология. Методические указания. Комплекс стандартов на атоматизированные ситемы. Автоматизированные системы. Требования к содержанию документов."

Планы, схемы и чертежи выполняются в соответствии со стандартами серии "Система Проектной Документации для Строительства (СПДС) - ГОСТ 21.ххх.

Для подготовки чертежей могут быть использованы системы автоматизированного пректирования.

Проектирование СКС - исходные данные

Основной исходной информацией для проектирования являются сведения, полученные в процессе предпроектного обследования объекта, нормы стандартов и технические требования заказчика. Технические требования в современных условиях часто оформляются в виде приложения к приглашению для участия в тендере. Документом, обобщающим исходную информациюи являющимся итогом совметной работы заказчика и исполнителя на предпроектной стадии, является утвержденное сторонами Техническое Задание (ТЗ). ТЗ составляется в соответствии со стандартом ГОСТ 34.602-89. В документе следует четко оговорить окончательные характеристики системы, чтобы избежать возможного взаимонепонимания в процессе создания СКС. Основную работу по подготовке ТЗ выполняет Исполнитель в тесном контакте с представителеми Заказчика, в случае необходимости к его составлению может привлекатся третья сторона, достаточно квалифицированная для подготовки такого документа.

В процессе разработки ТЗ проекту присваивается шифр в соответствии с ГОСТ 34.301-89.

Проектирование СКС - эскизный проект

Цель работы на этом этапе состоит в разработке предварительных проектных решений. Эскизный проект часто называют техническим предложением. Документпция этого этапа имеет общий характер и небольшой объем, может содержать несколько вариантов решения задачи, краткий анализ вариантов и рекомендации по выбору. Достаточно часто техническое предложение предоставляется заказчику еще до заключения официального договора на проектирование и поэтому иногда называется коммерческим или бюджетным предложением.

Шифр документа обозначен в соответствии с требованиями ЕСКД.

На этапе эскизного проектирования разрабатывается структурная схема СКС и конфигурация рабочего места, производится выбор среды передачи сигнала и методов прокладки кабелей.

В состав документации могут включатся следующие документы:

пояснительная записка к эскизному проекту (код документа П1); Схема структурная комплекса технических средств (код С1) , может включатся в состав документа П1; оценка стоимости создания системы (код Б0).

Правила оформления перечисленных документов содержатся в руководящем документе РД 50-34.698.80

Проектирование СКС - Технический проект

Методы подвода кабелей к рабочим местам

При прокладке кабелей горизонтальной подсистемы за подвесным потолком должны быть выполнены следующие основные условия:

•     Подвесные потолки имеют разборную конструкцию и высоту не более 3,4 м от уровня пола.
•    За подвесным потолком имеется достаточно свободного места для установки вспомогательных конструкций и выполнения операций протяжки кабелей (в частности, высота свободного пространства между кабельным каналом и перекрытием должна составлять не менее 300 мм).
•     Обеспечено наличие кабельных каналов для прокладки кабеля и/или хотя бы чистой поверхности стен или потолка для крепления к ней одиночных кабелей и их связки.
•     В процессе прокладки запрещается фиксация кабелей или их жгутов за элементы крепления подвесного потолка, а также укладка кабеля на ячейки или рельсы подвесного потолка.

В случае выполнения этих положений кабели могут прокладываться к рабочим местам четырьмя основными способами.

Согласно зонному методу, обслуживаемая площадь разбивается на зоны площадью до 72 кв. м. Информационные розетки монтируются по одному из четырех  способов с использованием вертикальных коробов или колонн, которые верхним своим концом выводятся в пространство над фальшпотолком. В каждой зоне организуется точка перехода, до которой прокладывается многопарный кабель. От точки перехода горизонтальный кабель обычно по кратчайшему расстоянию доводится до короба или колонны и далее до розетки.

Достоинством метода является простота его реализации и достаточно высокая гибкость. Как недостаток отметим сложность реализации в тех случаях, когда в пространстве над фальшпотолком присутствует значительный объем оборудования других инженерных систем здания и системы освещения.

Отличительной особенностью метода прокладки связки кабелей является формирование пучка кабелей, вводимых в помещение. Последний укладывается вдоль мест установки коробов или колонн с креплением к стене или к потолку. При проходе мимо короба или колонны из связки ответвляется один или несколько кабелей, которые спускаются до информационных розеток.

Достоинством рассматриваемого решения является его высокая гибкость, простота реализации и уменьшение наводок от ламп дневного света в тех случаях, когда прокладка выполняется вдоль стен. Основными недостатками считаются необходимость использования Plenum-кабелей и прокладка связки в защитных трубах, так как в противном случае не удается выдержать нормы противопожарной безопасности.

Метод прокладки в кабельных лотках предполагает, как это следует из названия, наличие в помещении системы кабельных лотков. Пучок кабелей укладывается на лоток и, в случае необходимости, крепится к нему пластиковыми стяжками. При проходе розеток аналогично предыдущему методу из пучка отделяется один или несколько кабелей. К достоинствам метода относятся эффективная защита кабелей от механических воздействий и простота прокладки дополнительных кабелей. Как недостаток укажем на сложность реализации и повышенный вес потолочных конструкций, поэтому данный метод применяется в основном в служебных помещениях и при прокладке в коридорах.

При использовании метода прокладки через перекрытие кабель на рабочее место протягивается через отверстие в межэтажном перекрытии с подвесного потолка нижнего этажа. Из-за уменьшения огнестойкости здания и снижения механической прочности перекрытий такое решение может применяться только в крайних случаях, когда прокладка остальными способами невозможна по тем или иным причинам или сопряжена со значительными трудностями.

Дополнительно отметим, что кроме рассмотренных выше основных способов прокладки на практике на различных участках трассы часто используется те или иные их комбинации, выбор которых определяется конкретными местными условиями.

Прокладка кабелей в настенных каналах

Настенные кабельные каналы предназначены для прокладки кабелей до информационных розеток, установленных на стене помещения на удобной для использования высоте. В некоторых случаях накладные настенные кабельные каналы применяются для прокладки жгутов горизонтальных кабелей на участке от выхода из кроссовой до входа в помещение с информационными розетками. Могут быть использованы следующие разновидности настенных кабельных каналов:
•    накладные кабельные каналы, декоративные короба или плинтусы.

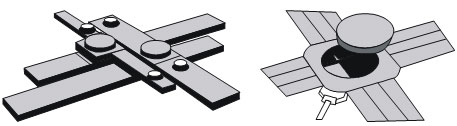

•    скрытые кабельные каналы, которые монтируются в толще стены таким образом, чтобы на ее поверхность выходили только информационные и/или силовые розетки.

Обычно заполнение коробов кабелями не превышает 30-60% площади их поперечного сечения, конкретное значение зависит от допустимого минимального радиуса изгиба кабелей, способа монтажа розеток и перспектив расширения кабельной системы в месте установки короба. На практике при отсутствии априорной информации о количестве кабелей, укладываемых в короб, обычно принимают значение коэффициента заполнения равным 0,5. Для определения требуемой емкости декоративных коробов суммируют площади сечений всех прокладываемых кабелей и делят на коэффициент заполнения. Скрытые кабельные каналы в большинстве случаев реализуются на основе гибких пластмассовых трубок различного диаметра и при определении их параметров применимы все положения, изложенные в статье, в отношении закладных труб.

Телекоммуникационная стадия проектирования СКС - Общая часть

На телекоммуникационной стадии проектирования выполняется расчет количества компонентов, необходимых для создания кабельной системы. Для облегчения проектирования целесообразно применить несколько отличное от стандарта ISO/IEC 11801 и более мелкое деление СКС и оборудования, непосредственно взаимодействующего с ней, на отдельные подсистемы:
1) подсистема рабочего места;
2) горизонтальная подсистема;
3) магистрали кабельной системы;
4) подсистема кабелей оборудования;
5) административная подсистема.

Несложно убедиться в том, что согласно предлагаемому делению, в классической древовидной структуре СКС (см. рис. 1 и рис. 2) в отдельные подсистемы выделены как узлы, так и ветви дерева.

Проектирование отдельных подсистем СКС выполняется последовательно. Рекомендуемая очередность их разработки совпадает с указанным в списке порядком.
Результаты расчетов по каждой из подсистем представляются в табличной форме. Данные этих таблиц используются в качестве исходной информации для проектирования следующих подсистем. На заключительном этапе проектирования по этим таблицам готовятся спецификации оборудования.

Формы таблиц могут быть любыми, удобными для разработчика. Допускается использование как бумажных бланков, так и их электронных вариантов. В последнем случае существенно облегчается и ускоряется процесс подготовки окончательной спецификации оборудования. В параграфах, посвященных проектированию отдельных подсистем, приведены рекомендованные формы таблиц, которые можно модифицировать в соответствии с нуждами проектирования.

Исходные данные для проектирования - Строительные решения

В составе исходных данных для проектирования кабельных систем важную роль играют сведения о строительных решениях, предусмотренных проектом здания в части, касающейся СКС. В тех случаях, когда проектирование кабельной системы ведется через архитектурную фазу, работа на телекоммуникационной фазе несколько облегчается.

Если проектирование СКС выполняется с телекоммуникационной фазы, то в качестве исходных данных для выполнения проектных работ используются:

1.     Линейные размеры здания или поэтажные планы здания с указанием линейных размеров.

2.     Общая и/или используемая площадь помещений (доступная для размещения персонала, оборудования и мебели).
3. Высота этажей.

4.     Структура отдельных этажей:
   a)     система размещения помещений: коридорная, открытые или сотовые офисы;
   b)     наличие архитектурно выделенных зон и их размеры;
   c)     расположение лестничных маршей;
   d)     наличие технических помещений.

5. Строительные решения:
   a)     материал и толщина стен и перегородок;
   b)     материал и толщина межэтажных перекрытий;
   c)     наличие подвесных потолков и фальшполов в коридорах и комнатах;
   d)     конфигурация и расположение радиаторов системы центрального отопления.

6. Расположение распределительных узлов и вертикальных стояков систем водопровода, центрального отопления, канализации, пожаротушения, сети питания мощных электрических устройств, источников мощных электромагнитных полей.

7. Кроссовые и аппаратные:
   a)     наличие технических помещений и их готовность для размещения оборудования СКС и смежных систем;
   b)     размеры этих помещений.

8. Наличие и состояние кабельной канализации, эстакад, столбов и других аналогичных сооружений для укладки или подвески кабелей внешней прокладки.

9.     Наличие и параметры кабельного ввода в здание:
   a)     типы и емкости вводимых кабелей, а также информация о их владельце;
   b)     наличие устройств электрической защиты в составе кабельного ввода;
   c)     наличие свободных каналов кабельного ввода и их состояние.

10.  Каналы для прокладки вертикальных участков кабелей:
   a)     типы и состояние элементов прохода межэтажных перекрытий;
   b)    типы и состояние элементов перехода от вертикальных к горизонтальным участкам кабельных трасс.

11.  Каналы для прокладки горизонтальных участков кабелей:
   a)     наличие и состояние кабельных желобов за подвесным потолком;
   b)     наличие и состояние закладных кабельных каналов в полу;
   c)     наличие и занятость декоративных коробов в помещениях.

12.  Особенности интерьера.

13.  Электроснабжение объекта:
   a)     категория надежности по электроснабжению;
   b)     схема подвода питающих фидеров к объекту.

14. Заземление:
   a)     наличие заземляющего контура;
   b)     наличие защитного зануления;
   c)     структура системы заземления здания.

Полученные исходные данные обязательно контролируются на соответствие архитектурным и планировочным требованиям стандарта TIA/EIA-569. При наличии существенных расхождений следует оповестить об этом заказчика, подготовить предложения и рекомендации по внесению изменений в строительный проект здания и проконтролировать их выполнение.

Исходные данные для проектирования - Требования к кабельной системе

В процессе формирования требований к СКС необходима информация о:

1.     Видах сетевого оборудования, которое будет использовать СКС для организации информационного обмена:
   a)     локальная вычислительная сеть;
   b)    телефонная сеть;
   c)     системы безопасности;
   d)    системы управления технологическим оборудованием здания (лифтами, системой вентиляции и кондиционирования, другими);
   e)     другое.

2.     Требованиях заказчика к характеристикам производительности системы:
   a)     пропускной способности;
   b)     емкости подсистемы внутренних и внешних магистралей;
   c)     перспективы расширения системы;
   d)    другое.

3.     Требованиях заказчика к методам прокладки кабелей и совместимости с существующим интерьером.

4.     Требованиях заказчика по совместимости с оборудованием, которое предполагается установить в здании.

5.     Других требованиях заказчика.

Исходные данные для проектирования - Состав розеток на рабочих местах

В составе блока розеток на рабочих местах могут находиться:
•    телекоммуникационные розетки (ТР), подключаемые к медному симметричному кабелю;
•    ТР, подключаемые к волоконно-оптическому кабелю;
•    силовые розетки, подключенные к системе гарантированного электроснабжения;
•    силовые розетки, подключенные к системе бытового электроснабжения. Наличие и количество розеток каждого вида определяется в соответствии с требованиями и пожеланиями заказчика.

В соответствии со стандартом ISO/IEC 11801 на каждом рабочем месте следует устанавливать не менее двух ТР. Минимум одна ТР должна подключаться к кабелю категории 3 или выше. Остальные розетки обслуживают кабель категории 5 или оптический кабель. С целью обеспечения универсальности кабельной системы рекомендуется применять ТР категории 5. В отдельных случаях, обусловленных местными условиями и спецификой рабочих мест, по настоянию Заказчика допустимо отклонение от рекомендаций стандартов, как в сторону изменения количества розеток, так и их категории. Данный факт следует зафиксировать в техническом задании с указанием причины.

Проектирование подсистемы рабочего места

Основной задачей этой стадии проектирования является разработка, согласование и утверждение плана расположения информационных и силовых розеток кабельной системы, а также определение типа и количества оконечных шнуров, адаптеров, переходников и других аналогичных элементов.

Места установки розеток кабельной подсистемы отмечаются на планах этажей здания. Основная информация об этих розетках заносится в соответствующие графы табл. Эта таблица заполняется также в тех случаях, когда планов здания не существует или на имеющихся не представляется возможным отметить точные места их расположения. В такой ситуации она является основным документом, описывающим подсистему рабочего места и позволяющим спроектировать горизонтальную подсистему.

При выборе мест расположения розеток следует исходить из равномерного распределения рабочих мест по площади помещения (по СНиП 2.09.04-87, пункт 3.2, одно рабочее место занимает минимум 4 м2 рабочей площади). Дополнительно учитывается возможность прокладки кабеля к предполагаемому месту установки розетки, а также возможность монтажа в нем розеток того или иного вида.

По настоянию Заказчика возможно размещение розеток в соответствии с планами размещения мебели (рабочих мест). В большинстве случаев это позволяет несколько снизить стоимость кабельной системы в основном за счет уменьшения количества розеток. Однако подобное решение в неявном виде нарушает принцип структурированности, фактически привязывает кабельную систему к планам размещения офисной мебели, за счет этого значительно снижает ее гибкость, и должно использоваться только в самых крайних случаях. Заказчик обязательно должен быть предупрежден о существенных негативных последствиях применения такого решения как в смысле эксплуатационной гибкости, так и затрат на текущее обслуживание. Отрицательные последствия могут проявиться уже через два-три года после начала эксплуатации СКС или даже ранее при первом более или менее массовом перемещении сотрудников, а также при установке новой мебели.

Как компромиссный вариант, позволяющий несколько снизить разовые затраты на создание кабельной системы и в то же самое время сделать процесс организации новых рабочих мест в случае перемещения мебели или переезда сотрудников менее болезненным, может быть использован следующий подход. Все архитектурные решения (емкость кабельных коробов, количество и габариты стояков и т. д.) проектируются и реализуются на полную емкость кабельной системы, а количество рабочих мест на первом этапе организуется с привязкой к фактическому размещению сотрудников. При таком подходе прокладка (в случае необходимости) нескольких дополнительных кабельных линий не превращается в трудоемкую операцию, вполне может быть выполнена сотрудниками службы эксплуатации за короткое время (в том числе и в выходные дни) и не оказывает существенного влияния на деятельность остальных структурных подразделений организации. Заметим только, что все сказанное выше справедливо только в том случае, если процесс прокладки дополнительных кабельных линий не превращается в перманентную операцию, то есть количество устанавливаемых сразу розеток равно их количеству в соответствии с площадью помещения.

Количество соединительных шнуров выбирается равным количеству единиц того сетевого компьютерного оборудования (рабочие станции, сетевые принтеры и другие аналогичные устройства), которое будет подключено к СКС сразу же после сдачи системы в эксплуатацию. Для учета перспективы расширения ЛВС и поддержки текущей эксплуатации некоторое число дополнительных шнуров (до 10 процентов, иногда больше) закладывается в ЗИП.

Соединительные шнуры для подключения телефонных и факсимильных аппаратов к информационным розеткам обычно входят в комплект их поставки. Поэтому они не учитываются при подготовке спецификации.
Длина соединительных шнуров для подключения компьютерного оборудования выбирается в зависимости от размеров помещений, которые обслуживает кабельная система. Для небольших помещений с равномерным распределением розеток достаточно соединительных шнуров одной длины — от 2 до 3 м. В больших помещениях или же в помещениях, в которых розетки установлены в соответствии с планами размещения мебели, может потребоваться увеличение длины до 8 м. Применение более длинных соединительных шнуров противоречит требованиям действующих стандартов (ISO/IEC 11801 и др.). В любом случае до 10% общего количества соединительных шнуров должно иметь длину более 3 м.

Использование самодельных соединительных шнуров не рекомендуется, так как большинство изготовителей СКС не сертифицируют подобные решения.
В тех случаях, когда заранее известно, что к части розеток кабельной системы будет подключаться специальное активное оборудование, необходимо предусмотреть в спецификации рабочего места соответствующие переходники, балуны и адаптеры, осуществляющие согласование и/или преобразование параметров кабельного и приборного интерфейсов.

Проектирование горизонтальной подсистемы

Процесс проектирования горизонтальной подсистемы является наиболее сложным и ответственным этапом разработки СКС. Принятые на этом этапе решения являются определяющими для технико-экономической эффективности создаваемой системы. Данный факт определяется тем, что именно в горизонтальной подсистеме сосредоточена основная масса оборудования СКС как по номенклатуре и количеству, так и по стоимости.

В процессе проектирования осуществляется:
•    привязка отдельных рабочих мест к кроссовым;
•    выбор типа телекоммуникационных розеток;
•    выбор типа и категории кабеля с расчетом его количества;
•    проектирование точек перехода (при необходимости их применения).

Сразу же отметим, что излагаемый далее материал относится к случаю обычного офиса, так как именно в такой конфигурации создается подавляющее большинство кабельных систем в нашей стране. При необходимости проектирования кабельной разводки открытого офиса все приводимые положения легко адаптируются к его особенностям с учетом технических параметров применяемой для этого элементной базы.

В соответствии с принятым делением на данном этапе выполняется выбор типа и расчет количества всех элементов передачи сигнала, но без оборудования, устанавливаемого в кроссовых и аппаратных. Это оборудование относится к административной подсистеме.

Привязка отдельных рабочих мест к кроссовым

Процесс проектирования горизонтальной подсистемы начинается с привязки отдельных рабочих мест к кроссовым. Количество кроссовых и места их расположения задаются решениями, принятыми на архитектурной стадии проектирования. В небольших и средних СКС, когда предусматривается одна кроссовая на этаж, процесс привязки превращается в формальность и заключается в переносе суммарных данных по количеству розеток из соответствующих граф табл. В тех случаях, когда на этаже имеется несколько кроссовых, необходимо соблюдать следующие условия:

•     максимальная длина горизонтального кабеля не должна превышать 90 м;
•     при прочих равных условиях рекомендуется минимизировать количество кабельных пробросов (кабельных трасс) длиной свыше 70 м;
•     каждая кроссовая должна по возможности обслуживать примерно одинаковое количество рабочих мест;
•    при прочих равных условиях распределение отдельных рабочих мест по кроссовым должно производиться по критерию минимизации средней длины кабельного проброса.

Соблюдение данных правил полезно также в тех ситуациях, когда в силу каких-либо архитектурных или организационных особенностей нарушается условие наличия на каждом этаже хотя бы одной кроссовой.

Выбор вида телекоммуникационных розеток

Выбор вида и категории телекоммуникационных розеток (ТР) однозначно задается решениями, принятыми в процессе разработки и последующей защиты эскизного проекта и определяющими тип среды передачи сигнала. Основные данные по розеткам систематизируются в процессе проектирования подсистемы рабочего места. В процессе проектирования горизонтальной подсистемы производится конкретизация:
•    количества розеток на рабочих местах;
•    принципов их крепления.

На выбор типа телекоммуникационных розеток существенное влияние оказывает их конструктивное исполнение и возможность реализации того или иного способа крепления в точке установки.

На рабочем месте могут быть использованы розеточные модули с одной или двумя (реже тремя) телекоммуникационными. Основная масса ТР реализуется с двумя розеточными модулями, формально предназначенными для обслуживания телефона и компьютера. Корпуса емкостью от одного до двенадцати розеточных модулей более эффективны при обслуживании явно выраженной группы рабочих мест. Подобное решение достаточно часто применяется при размещении пользователей в залах большой площади или же при создании кабельной системы в помещениях, попадающих под действие определения открытого офиса.

Механизм крепления розеточных модулей выбирается с учетом метода прокладки кабелей горизонтальной подсистемы.

Расчет горизонтального кабеля

Выбор типа и категории

Выбор типа и категории кабеля горизонтальной подсистемы зависит от решений, принятых в процессе разработки эскизного проекта и определяющих тип среды передачи сигнала.

Согласно стандарту ISO/IEC 11801 для организации горизонтальной подсистемы СКС могут быть использованы симметричный электрический и оптический кабели.

Категория симметричных кабелей из витых пар определяется в зависимости от максимальной частоты передаваемого сигнала. На ранних этапах развития техники СКС в нашей стране достаточно часто практиковалось формальное следование минимальным требованиям действующих редакций стандартов и доведение до рабочего места одного кабеля категории 5 и одного кабеля категории 3. Первый из них предназначался для подключения к компьютеру, второй — телефонного аппарата. Применение такого варианта построения горизонтальной подсистемы позволяет несколько снизить общую стоимость СКС за счет меньшей цены кабеля и розетки категории 3. Тем не менее такая схема не рекомендуется, так как нарушает принцип универсальности и ограничивает функциональную гибкость. На практике ведущие системные интеграторы в подавляющем большинстве случаев прокладывают до рабочего места два кабеля категории 5 и устанавливают соответствующие розеточные модули в розетках.

В случаях двухпортовых рабочих мест некоторая экономия затрат на формирование горизонтальной подсистемы достигается применением сдвоенных кабелей, которые позволяют довести за один цикл протяжки до рабочего места сразу два четырехпарных элемента. Массовое внедрение этого решения сдерживается как некоторым неудобством протяжки такого кабеля за счет его несимметричной формы, так и отсутствием сдвоенных конструкций в производственной программе многих фирм — производителей кабельной продукции.

Многопарные или многоэлементные кабели прокладываются непосредственно до рабочих мест только при использовании упомянутых выше шести - и двенадцатипостовых розеточных модулей. Во всех остальных случаях необходимо проектировать точки перехода. Доведение витых пар многопарного кабеля до индивидуальных розеток без точек перехода не допускается.

Стандарты запрещают запараллеливание пар электрических кабелей и применение муфт для их сращивания. При необходимости использования кабельной разводки СКС для обеспечения работы сетевого оборудования, подключаемого по схеме многоточки, следует применять соответствующие адаптеры.

Расчет количества

При расчете длины горизонтального кабеля учитываются следующие очевидные положения. Каждая телекоммуникационная розетка связывается с коммутационным оборудованием в кроссовой этажа одним кабелем. В соответствии со стандартом ISO/IEC 11801 длина кабелей горизонтальной подсистемы не должна превышать 90 м. Кабели прокладываются по кабельным каналам. Принимаются во внимание также спуски, подъемы и повороты этих каналов.

Существует два метода вычисления подсистемы:
•     метод суммирования;
•     эмпирический метод.
количества кабеля для горизонтальной

Метод суммирования заключается в подсчете длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 10%, а также запас для выполнения разделки в розетках и на кроссовых панелях. Достоинством рассматриваемого метода является высокая точность. Однако при отсутствии средств автоматизации и проектировании СКС с большим количеством портов такой подход оказывается чрезмерно трудоемким, что практически исключает, в частности, просчет нескольких вариантов организации кабельной системы. Он может быть рекомендован для использования только в случае наличия у разработчика специализированных программ автоматического проектирования (например, пакета CADdy), когда выполнение рутинных операций учета всех спусков, поворотов и т. д., а также подсчета общей длины каждого проброса перекладывается на средства вычислительной техники.

Эмпирический метод реализует на практике положение известной центральной предельной теоремы теории вероятностей и, как показывает опыт разработки, дает хорошие результаты для кабельных систем с числом рабочих мест свыше 30. Его сущность заключается в применении для подсчета общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной кабельной системы, обобщенной эмпирической формулы.

На основании сделанных предположений средняя длина Lav кабельных трасс принимается равной:


где L min и L max — длина кабельной трассы от точки ввода кабельных каналов в кроссовую до телекоммуникационной розетки соответственно самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов, межэтажных сквозных проемов (при их наличии) и т. д.;

K s — коэффициент технологического запаса — %);
X = Х1 + Х2 — запас для выполнения разделки кабеля. Со стороны рабочего места (Х1) он принимается равным 30 см. Со стороны кроссовой — Х2 — он зависит от ее размеров и численно равен расстоянию от точки входа горизонтальных кабелей в помещение кроссовой до самого дальнего коммутационного элемента опять же с учетом всех спусков, подъемов и поворотов. Далее рассчитывается общее количество Ncr кабельных пробросов, на которые
хватает одной катушки кабеля:



где Lcb — длина кабельной катушки (стандартные значения 305, 500 и 1000 м), причем результат округляется вниз до ближайшего целого. На последнем шаге получаем общее количество кабеля Lc, необходимое для
создания кабельной системы:



где Nt0 — количество телекоммуникационных розеток.
Приведенный алгоритм может быть использован в электронной таблице Excel. Используемая формула имеет вид:



где Nt0, Lcb, Lav, X — числовые значения, или ссылки на ячейки, в которых содержатся цифровые значения соответствующих параметров.

Проектирование точек перехода

Под точкой перехода понимается то место горизонтальной подсистемы, в которой происходит изменение типа используемого кабеля без изменения передаточных характеристик. Согласно стандарту ISO/IEC 11801, в точке перехода плоский кабель соединяется с обычным круглым кабелем или выполняется ветвление многопарного кабеля на несколько четырехпарных (существенно более часто встречающийся на практике вариант). Как крайний случай точка перехода может быть использована для сращивания двух одинаковых кабелей, например при необходимости наращивания длины. Данное решение не сертифицируется производителем СКС и при первой же возможности такой проброс следует заменить на непрерывный кабель.

В точке перехода устанавливается коммутационное оборудование, но оно не предназначено для выполнения операций администрирования кабельной системы и подключения различных активных сетевых устройств. Опыт реализации проектов показывает, что в качестве кроссового оборудования наиболее удобно использовать панели типа ПО в различных вариантах конструктивного исполнения. Наиболее предпочтительно применение панелей с запараллеленными контактами. В случае использования обычных панелей кабели, приходящие со стороны кроссовой этажа, разводятся на неразъемных сторонах контактов, а для разводки кабелей, соединяющих точки перехода с розеткой на рабочем месте, используются разъемные стороны контактов с обязательной их дополнительной механической фиксацией таких кабелей, для чего необходимо предусматривать дополнительные технические средства. Таким образом, емкость коммутационного оборудования для точки перехода рассчитывается только по количеству пар в кабеле от кроссовой этажа.

Обычно для проектирования СКС предприятия, локальной вычислительной сети (ЛВС) и телефонной сети заказчику необходимо предоставить следующую информацию:



•  Поэтажный план размещения рабочих мест с доступом к телефонной сети и сети ЛВС.

•  Наличие сервера, активного оборудования (коммутаторов), рабочих станций – для ЛВС и наличие офисной АТС.

•  Предполагаемое место размещения сервера и коммутационного оборудования ЛВС, кросса и офисной АТС.

•  Информация о планируемом количестве портов и прогнозирование их увеличения на ближайшее время.

•  Определение категории планируемой кабельной системы, бренд.

•  Задачи, для которых создается ЛВС – работа с SQL-программами, передача мультимедиа информации и т. п.

•  Количество городских линий для подключения офисной АТС, на какие рабочие места требуются системные телефоны.

•  Места возможного подключения к сети электропитания здания.

•  Поэтажный план инженерных коммуникаций здания.
