АВТОМАТИЗАЦИЯ СОЛНЕЧНЫХ ТЕПЛОВЫХ УСТАНОВОК

, доктор технических наук.

В, , инженеры

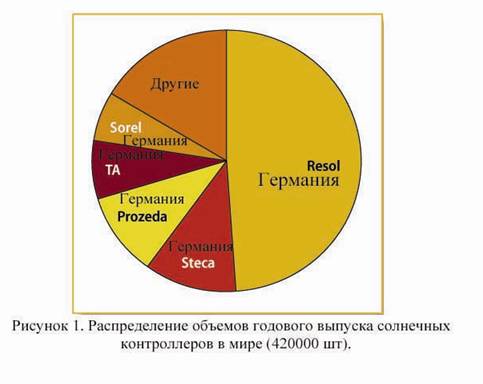

Система автоматизации солнечных водонагревательных установок (СВУ) решает следующие задачи: пуск и остановку по значению интенсивности солнечной радиации, поддержание различных параметров(температуры, расходов, давлений),учет и контроль текущих параметров (мощности, расходов, температур, давлений, аварийных сбоев), защиту от размораживания и т. п. Данные задачи могут решаться применением общепромышленных контроллеров, например фирмы «ОВЕН»или специализированных контроллеров. Ведущие зарубежные производители гелиоустановок, например, фирмы «Viessmann», «Buderus», «Wolf», предлагают свои контроллеры, которые имеют ограничения по мощности СВУ и выполняемым задачам. Большее распространение в мировой практике автоматизации СВУ получили специализированные контроллеры. По данным 2006 г. их производство в мире составило 420 тыс. шт. /1/. При этом около половины таких контроллеров произведено германской фирмой «Resol» рисунок 1.

Контроллеры СВУ выпускаются трех основных типов в зависимости от назначения гелиоустановок: для только горячего водоснабжения (тип І), горячего водоснабжения и отопления (тип ІІ), многофункциональные (тип ІІІ).

На основании анализа контроллеров СВУ ведущих мировых производителей /2/ в таблице представлены их основные характеристики. Самые простые контроллеры для горячего водоснабжения (тип І), (15 шт.), имеют в большинстве своем жидкокристаллический дисплей, возможность подключения от двух до шести датчиков, от одного до трех каналов для управления насосами и клапанами, автономное электропитание, число применяемых гидравлических схем от одной до девяти. Большинство таких контроллеров имеют функцию контроля работы насоса гелиоконтура, встроенный теплосчетчик. Ограниченное число приборов имеют интегральный выход и возможность отдаленного доступа. Стоимость контроллеров типа І, 133÷319 евро. На рисунке 2 представлены новые конструкции контроллеров СВУ, в том числе типа І (поз. 2, 3, 7, 8, 10).

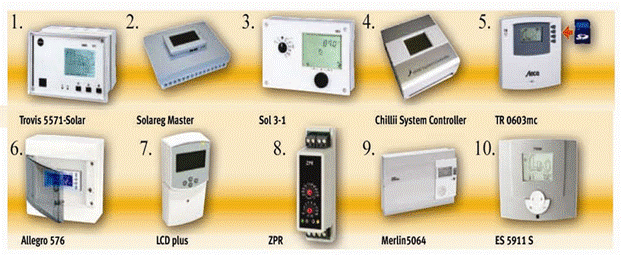

На рисунке 2 приведены новые конструкции солнечных контроллеров:

1.  Многофункциональный контроллер Trovis 5571-Solar фирмы KT-Elektronik (Германия).

2.  Контроллер гелиоустановки ГВС Solareg Master фирмы Prozeda (Германия).

3.  Контроллер гелиоустановки ГВС Sol 3-1 фирмы KT-Elektronik (Германия).

4.  Многофункциональный контроллер Chillii System Controller фирмы Solarnext (Германия).

5.  Контроллер гелиоустановки ГВС и отопления TR 060 3 mc фирмы Steca (Германия).

6.  Многофункциональный контроллер Allegro 576 фирмы «Sonder» (Германия).

7.  Контроллер гелиоустановки ГВС LSD plus фирмы Watts (США).

8.  Контроллер гелиоустановки ГВС ZPR фирмы « KT-Elektronik» (Германия).

9.  Многофункциональный контроллер Merlin 5064 фирмы «Elster Kromschröder» (Германия)

10.  Контроллер гелиоустановки ГВС ES 59115 фирмы Tem (Германия)

Контроллеры СВУ горячего водоснабжения и отопления типа ІІ, имеют жидкокристаллический дисплей, возможность подключения от трех до тринадцати датчиков, от одного до четырнадцати каналов управления оборудованием и клапанами, число применяемых гидравлических схем от двух до восьмидесяти пяти. Из 12 приборов этого типа 8 имеют функцию контроля работы насоса СВУ, 11 оборудованы интегральными выходами и имеют функцию отдаленного доступа. Стоимость контроллеров типа ІІ 128÷650 евро. На рисунке 2 представлен такой контроллер (поз. 5).

Многофункциональные контроллеры типа ІІІ обеспечивают работу крупных СВУи гелиоустановок, интегрированных с традиционными системами теплоснабжения, Они имеют жидкокристаллические дисплеи, возможность подключения от трех до восьмидесяти одного датчика, от трех до семидесяти каналов управления оборудованием и регулирующей арматурой, число применяемых гидравлических схем от одной до ста четырнадцати. Из четырнадцати приборов этого типа - 12 имеют функцию контроля насоса гелиоконтура, оборудованы интегральными выходами и имеют функцию отдаленного доступа. Стоимость контроллеров типа ІІІ-2евро. На рисунке 2 представлены такие контроллеры (поз. 1, 4, 9).

В России при сооружении гелиоустановок в Краснодарском крае, Бурятии, Дальнем Востоке /3/ также применяются специализированные контроллеры. В Краснодарском крае и Бурятии – германские, в основном фирмы «PESOL», «WOLF»; на Дальнем Востоке аналоги китайских производителей.

Литература:

1.  Meyer J. P. Solar thermal controllers in Europe: under control// Sun, Wind Energy. 2007. № 2, p.38-49

2.  Meyer J. P. Solar control units: elegant, clearly laid out, versatile// Sun, Wind Energy. 2009, № 2, p. 52-60.

3.  Бутузов теплоснабжение в России: состояние дел и региональные особенности // Альтернативная энергетика и экология. 2009, № 7, с. 48-51
