ГОСУДАРСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ УКРАИНЫ

Инженерное оборудование зданий и сооружений

Внешние сети и сооружения

ГАЗОСНАБЖЕНИЕ

ДБН В.2.

Госстрой Украины

Киев 2001

Разработаны: Институтом «УкрНИИинжпроект»

НПФ «Полимерстрой»

(, )

Концерн «Укргазификация»

()

При участии:

Управления инженерной защиты территорий и промышленного строительства Госстроя Украины

()

Главбытгаза ДК Укртрансгаза

()

Госнадзорохрантруда Украины

( H.)

Ассоциации «Укрсельгаз»

()

Киевского национального университета строительства и архитектуры

()

Внесены и подготовлены Управлением инженерной защиты территорий
к утверждению: и промышленного строительства Госстроя Украины

Утверждены: Приказом Госстроя Украины

от 01.01.01г. № 000

и введены в действие с 1 августа 2001г.

Требования этих Норм являются обязательными для организаций и учреж­дений, юридических и физических лиц, осуществляющих проектирование, строительство и эксплуатацию систем газоснабжения независимо от форм соб­ственности и принадлежности.

Настоящие Нормы не распространяются на:

- технологические газопроводы и газовое оборудование химических, неф­техимических, нефтедобывающих, нефтеперерабатывающих производств и предприятий черной металлургии;

- опытные и экспериментальные агрегаты и установки, а также установки, которые используют энергию взрыва газовоздушных смесей и установки для получения защитных газов;

- передвижные газоиспользующие установки, а также газовое оборудова­ние автомобильного и железнодорожного транспорта, речных, морских и воз­душных судов;

- автомобильные газонаполнительные компрессорные и совмещенные станции для заправки автомобилей сжатым природным газом и жидким топли­вом;

- газопроводы и газовое оборудование предприятий и установок, которые используют природный газ с избыточным давлением свыше 1,2 МПа, а также искусственные газы, биогаз, газ дегазации, газовоздушные смеси на их основе и другие горючие газы;

Проектирование, строительство и эксплуатация газового оборудования лабораторий, коммунальных и коммунально-бытовых объектов, испаритель­ных, резервуарных баллонных установок СУГ, расположенных на территориях предприятий химических, нефтехимических, нефтедобывающих, нефтеперерабатывающих производств и предприятий черной металлургий осуществляется согласно требованиям настоящих Норм.

Термины и определения приведены в приложении А.

Перечень нормативных документов, на которые даны ссылки в данных нормах, приведен в приложении Б.

Требования, предъявляемые к проектированию кустовых баз сжиженных газов, аналогичны требованиям к проектированию ГНС, изложенным в на­стоящих Нормах.

8.6 ГНС располагаются вне селитебной территории населенных пунктов, как правило, с подветренной стороны для ветров преобладающего направления по отношению к жилым районам.

8.7 Выбор площадки для строительства ГНС необходимо предусматривать с учетом приведенных в 8.12 расстояний до окружающих ГНС зданий и соору­жений, а также наличия в районе строительства железных и автомобильных до­рог.

8.8 Площадки для строительства ГНС предусматриваются с учетом обес­печения снаружи ограждения газонаполнительной станции противопожарной полосы шириной 10 м и минимальных расстояний до лесных массивов: хвой­ных пород - 50 м, лиственных пород - 20 м.

8.9 Подъездной железнодорожный путь не должен проходить через терри­торию других предприятий. Допускается прохождение подъездного железнодо­рожного пути к ГНС через территорию не более одного предприятия (по согла­сованию с этим предприятием) при условии устройства в пределах территории предприятия самостоятельного транзитного пути для ГНС.

Основные здания и сооружения

8.10 Территория ГНС подразделяется на производственную и вспомога­тельную зоны, в пределах которых в зависимости от технологического процес­са, транспортирования, хранения и поставки потребителям газа следует разме­щать следующие основные здания (помещения) и сооружения:

а) в производственной зоне:

- железнодорожный путь с эстакадой и сливными устройствами для слива СУГ из железнодорожных цистерн в резервуары базы хранения;

- база хранения с резервуарами для СУГ;

- насосно-компрессорное отделение;

- испарительное отделение;

- наполнительный цех;

- отделение технического освидетельствования баллонов;

- отделение окраски баллонов;

- колонки для наполнения автоцистерн СУГ, колонки для слива газов из автоцистерн при доставке газа на ГНС автомобильным транспортом и колонки для заправки принадлежащих предприятиям газового хозяйства газобаллонных автомобилей;

- теплообменные установки для подогрева газа (при необходимости);

- резервуары для слива из баллонов неиспарившегося газа и газа из пере­полненных и неисправных баллонов;

- прирельсовый склад баллонов (при необходимости);

б) во вспомогательной зоне:

- цех вспомогательного назначения с размещением в нем административ­но-хозяйственных и бытовых помещений, диспетчерской, лаборатории, насос­ной, механических мастерских по ремонту оборудования ГНС, баллонов и вен­тилей, аккумуляторной и других помещений;

- котельная (при невозможности подключения к существующим источни­кам теплоснабжения);

- трансформаторная подстанция;

- насосная противопожарная:

- резервуары для противопожарного запаса воды;

- водонапорная башня;

- складские и другие помещения;

- здание для технического обслуживания автомобилей;

- открытая стоянка с воздухоподогревом для автотранспорта;

- мойка для автомобилей;

- пункт технического контроля.

Как в производственной так и во вспомогательной зонах, допускается пре­дусматривать:

- воздушную компрессорную;

- автовесы.

В насосно-компрессорном отделении и у наружных испарительных уста­новок допускается предусматривать газорегуляторную установку для собст­венных нужд ГНС.

В каждом здании производственной зоны следует предусматривать сан­узел и гардеробные.

Перечень зданий и сооружений ГНС следует уточнять в соответствии с техническими условиями на проектирование.

В производственной зоне допускается предусматривать железнодорожные весы.

Гараж допускается выделять в самостоятельное хозяйство с размещением его вне территории ГНС.

8.11 Допускается предусматривать размещение службы эксплуатации га­зового хозяйства с примыканием к территории ГНС со стороны вспомогатель­ной зоны.

Размещение зданий и сооружений

8.12 Минимальные расстояния от резервуаров для хранения СУГ, разме­щаемых на ГНС, до зданий и сооружений, не относящихся к ГНС, принимают­ся по таблице 10, до дорог - по таблице 11.

8.13 Минимальные расстояния от надземных резервуаров ГНС до мест, где одновременно может находиться более 800 человек (стадионов, рынков, парков и т. п.), а также до территории школ и детских учреждений независимо от числа мест в них следует увеличивать в 2 раза по сравнению с указанными в таб­лице 11.

8.14 Расстояния до базы хранения с резервуарами различной вместимости принимаются по резервуару с наибольшей вместимостью.

Таблица 10

Таблица 11

8.15 Расстояния от железнодорожной сливной эстакады ГНС принимаются не менее:

- до зданий и сооружений, не относящихся к ГНС, - по таблицам 10 и 11 как до надземных резервуаров с общей вместимостью, равной вместимости же­лезнодорожных цистерн, которые могут одновременно находиться под сливом на территории ГНС;

- до зданий и сооружений на территории ГНС - по таблице 14;

- до надземных резервуаров базы хранения ГНС - не менее 20 м, до под­земных резервуаров -15 м.

8.16 Расстояния от ГНС общей вместимостью резервуаров более 100 м3 до предприятий с легковоспламеняющимися материалами (нефтебазы, АЭС, неф­теперерабатывающие заводы, ацетиленовые станции, склады кинопленок и т. п.) принимаются по нормам для этих предприятий, но не менее расстояний, ука­занных в таблице 10.

8.17 Минимальные расстояния от резервуаров ГНС, размещаемых на тер­ритории промышленных предприятий, до зданий и сооружений этих предпри­ятий принимаются по таблицам 12 и 13.

Расстояния от железнодорожной сливной эстакады до зданий предприятия должно быть не менее 40 м.

Таблица 12

Таблица 13

8.18 Расстояния от резервуаров СУГ общей вместимостью 500 м3 и меньше для ГНС, размещаемых на территории промышленных предприятий, до зданий, агрегатов и установок категории Г, относящихся к предприятию, принимаются на 30 % более указанных в таблице 12.

8.19 Расстояния между зданиями и сооружениями, размещаемыми на территории ГНС, принимаются не менее значений, указанных в таблице 14.

Расстояния от зданий и сооружений, размещаемых на территории ГНС, до зданий подстанций и помещений электрораспределительных устройств прини­маются в соответствии с требованиями раздел 7 ПУЭ, а до электрораспредели­тельных устройств, размещенных непосредственно в производственных не­взрывоопасных помещениях, - по таблице 14.

Таблица 14

8.20 В зданиях, находящихся на территории ГНС, предусматривать жилые помещения и не относящиеся к ГНС производства не допускается.

Планировка территории, дороги, требования к зданиям и сооружениям

8.21 Территория ГНС должна быть ограждена проветриваемой оградой из негорючих материалов в соответствии с указаниями СН 441.

8.22 Производственную и вспомогательную зоны и участок размещения автохозяйства следует разделяют сетчатой оградой облегченного типа из него­рючих материалов или посадкой кустарника высотой не более 1 м.

8.23 Планировка территории ГНС должна исключать возможность образо­вания мест скопления паров сжиженных газов (застойных зон) и вместе с сис­темой водостоков обеспечивать водоотвод и защиту территории от попадания извне талых и ливневых вод.

8.24 Планировка площадок ГНС и проектирование подъездных и внутриплощадочных автомобильных дорог выполняют в соответствии с требованиями СНиП II-89, ДБН В.2.3-4, СНиП II-39, СНиП 2.05.07 и настоящих Норм.

8.25 Участок железной дороги от места примыкания, включая территорию ГНС, относят к подъездной дороге V категории; подъездную автодорогу ГНС - к IV категории.

8.26 Железнодорожные пути ГНС в местах слива газа предусматриваются в виде горизонтальных или с уклоном не круче 2,5 ‰ участков.

Для расцепки состава должен быть предусмотрен дополнительный прямой участок пути со стороны тупика длиной не менее 20 м.

8.27 Территория ГНС должна сообщаться с автомобильной дорогой обще­го назначения подъездной автодорогой IV категории.

Для ГНС с резервуарами вместимостью более 500 м3 предусматривается два рассредоточенных выезда: основной и запасной для аварийной эвакуации автотранспорта.

Присоединение запасного выезда к подъездной автодороге необходимо предусматривать на расстоянии не менее 40 м от основного выезда.

Автомобильные дороги для противопожарных проездов должны проекти­роваться на две полосы движения.

Ширина автомобильных дорог на территории ГНС на две полосы движе­ния принимается 6 м, а для одной полосы движения - 4,5 м.

Перед въездом на территорию ГНС необходимо предусматривать площад­ку для разворота и стоянки автомашин.

8.28 Между колонками для наполнения автоцистерн и заправки газобал­лонных автомобилей предусматривается сквозной проезд шириной не менее 6 м.

Для колонок предусматривается защита от наезда автомобилей.

8.29 Для ГНС и установок регазификации СУГ, размещаемых на террито­рии промышленных предприятий, допускается предусматривать один въезд на территорию ГНС.

8.30 Транспортные сооружения на внутриплощадочных дорогах ГНС пре­дусматриваются из негорючих материалов.

8.31 При проектировании зданий и сооружений ГНС следует выпол­нять кроме требований настоящего раздела дополнительные требования, пре­дусмотренные СНиП 2.09.02, СНиП 2.09.03, СНиП 2.09.04, СНиП 2.01.02 и ДБН В.2.5-13.

8.32 Насосно-компрессорное отделение размещают, как правило, в отдель­но стоящем здании, в котором допускается предусматривать также размещение испарительной (теплообменной) установки.

8.33 В здании наполнительного цеха предусматриваются:

- наполнительное отделение с оборудованием для слива, наполнения, кон­троля герметичности и контроля заполнения баллонов;

- отделение дегазации баллонов;

- погрузочно-разгрузочную площадку для баллонов.

Отделение технического освидетельствования баллонов и отделение окра­ски баллонов следует предусматривать или в здании наполнительного цеха, или в отдельном здании.

8.34 Для отделения технического освидетельствования баллонов преду­сматривают погрузочно-разгрузочную площадку для баллонов, поступающих на техническое освидетельствование.

Отделение окраски баллонов предусматривают, как правило, сблокиро­ванным с отделением технического освидетельствования баллонов.

При реконструкции ГНС допускается предусматривать размещение отде­ления окраски баллонов в отдельном здании.

8.35 Производственные процессы в зданиях и помещениях ГНС, где воз­можно образование взрывоопасной среды (отделения: насосно-компрессорное, наполнения и слива, дегазации баллонов, окрасочное, а также помещения испа­рительных установок и вытяжных венткамер), следует относить по взрывопожарной опасности к категории А. Категорийность зданий и помещений должна указываться в проекте.

8.36 Производственные здания, установки и сооружения ГНС в отношении взрывоопасности при применении электрооборудования следует относить к зо­нам:

к классу B – I a - помещения отделений: насосно-компрессорного, наполне­ния и слива баллонов, дегазации баллонов, окрасочного, испарительного, а также вентиляционные камеры вытяжной вентиляции для этих помещений;

к классу В – I г - резервуары, сливные эстакады, колонки для слива и налива сжиженных газов, колонки для заправки газобаллонных автомобилей, площадки для открытой стоянки автоцистерн, погрузочно-разгрузочные площадки, а так­же испарительные (теплообменные) установки, размещенные на открытых площадках. Размер зоны класса В-1г для открытых пространств определяются в соответствии с ПУЭ.

8.37 Погрузочно-разгрузочные площадки для размещения наполненных и пустых баллонов следует предусматривать пристроенными непосредственно к наполнительным отделениям.

Размеры площадок с учетом проходов определяются из расчета обеспече­ния размещения баллонов в количестве двойной суточной производительности наполнительного отделения.

Над погрузочно-разгрузочными площадками предусматриваются навесы из негорючих материалов, а по периметру - несплошное ограждение (при необ­ходимости).

Полы предусматриваются с покрытиями из негорючих и безискровых ма­териалов.

Сливные устройства

8.38 Число сливных устройств на железнодорожной эстакаде определяют­ся исходя из максимального суточного отпуска газа с ГНС с учетом неравно­мерности поступления газа в железнодорожных цистернах (коэффициент не­равномерности следует принимать равным 2).

Для обслуживания сливных устройств предусматриваются эстакады из не­горючих материалов с площадками для их присоединения к цистернам. В конце эстакады предусматриваются лестницы шириной не менее 0,7 м уклоном не бо­лее 45 °. Лестницы, площадки и эстакады должны иметь перила высотой 1 м со сплошной обшивкой понизу высотой не менее 0,09 м.

8.39 На трубопроводах для слива газа из железнодорожных цистерн в не­посредственной близости от места соединения стационарных трубопроводов ГНС со сливными устройствами транспортных средств предусматриваются:

- на трубопроводах жидкой фазы - обратный клапан;

- на трубопроводах паровой фазы - скоростной клапан;

- до отключающего устройства - штуцер с отключающим устройством для удаления остатков газа в систему трубопроводов или продувочную свечу.

Допускается не предусматривать скоростные клапаны при бесшланговом способе слива (налива) газа (по металлическим трубопроводам специальной конструкции) при условии обоснования надежности этой конструкции и согла­сования с эксплуатирующей организацией.

8.40 Для слива газа, поступающего на ГНС в автоцистернах, предусматри­вают сливные колонки, обвязка которых должна обеспечивать соединение ав­тоцистерны с трубопроводами паровой и жидкой фазы резервуаров базы хра­нения через запорно-предохранительную арматуру аналогично сливным желез­нодорожным устройствам.

Резервуары для СУГ

8.41 Резервуары, предназначенные для приема и хранения СУГ на ГНС, должны соответствовать требованиям раздела 11.

Обвязку резервуаров допускается предусматривать с учетом возможности раздельного приема и хранения газа различных марок, предусмотренных ГОСТ (по требованию заказчика).

8.42 Вместимость базы хранения определяется в зависимости от суточной производительности ГНС, степени заполнения резервуаров и количества резер­вируемого газа для хранения на газонаполнительной станции. Количество ре­зервируемого газа для хранения определяется в зависимости от расчетного времени работы ГНС без поступления газа t, сут, определяемого по формуле:

t = + t1 + t2 , (10)

где L - расстояние от завода-поставщика сжиженных газов до ГНС, км;

V - нормативная суточная скорость доставки грузов МПС повагонной от­правки, км/сут (допускается до 330 км/сут);

t1 - время, затрачиваемое на операции, связанные с отправлением и прибы­тием груза (принимается 1 сут);

t2 - время, на которое предусматривается эксплуатационный запас сжи­женных газов на ГНС (принимается в зависимости от местных усло­вий в размере 3 - 5 сут).

При соответствующем обосновании (ненадежность транспортных связей и др.) допускается увеличивать t2, но не более чем до 10 сут.

8.43 При расположении ГНС в непосредственной близости от предпри­ятия, вырабатывающего сжиженные газы, транспортирование которых на ГНС осуществляется в автоцистернах или по трубопроводам, а также для АГЗС с получением сжиженных газов с ГНС допускается сокращать 12 до 2 сут.

При размещении ГНС на территории промышленного предприятия запас сжиженных газов определяется в зависимости от принятого для промышленно­го предприятия норматива по хранению резервного топлива.

8.44 Резервуары для сжиженных газов на ГНС могут устанавливаться надземно и подземно.

Надземными считаются резервуары, у которых нижняя образующая нахо­дится на одном уровне или выше планировочной отметки прилегающей терри­тории.

Подземно расположенными резервуарами считаются резервуары, у кото­рых верхняя образующая резервуара находится ниже планировочной отметки земли не менее чем на 0,2 м.

К подземным резервуарам приравниваются надземные, засыпаемые грун­том на высоту не менее 0,2 м выше их верхней образующей и шириной не ме­нее 6 м, считая от стенки резервуара до бровки насыпи.

Патрубки подключения технологических трубопроводов у подземных ре­зервуаров должны быть удлинены на 0,2 м больше чем для надземных резер­вуаров.

Размещение резервуаров в помещениях не допускается.

Примечание. Прилегающей к резервуару территорией считается территория на расстоянии 6 м от стенки резервуара.

8.45 Резервуары должны устанавливаться с уклоном 2-3 ‰ в сторону сливного патрубка.

8.46 Надземные резервуары устанавливаются на опоры из негорючих ма­териалов (с пределом огнестойкости не менее 2 ч) с устройством стационарных металлических площадок с лестницами.

Площадки должны предусматриваться с двух сторон от арматуры, прибо­ров и люков. К штуцеру для вентиляции следует предусматривать площадку с одной стороны.

Площадки и лестницы выполняются в соответствии с требованиями, пре­дусмотренными 8.38.

При устройстве одной площадки для нескольких резервуаров лестницы предусматриваются в концах площадки. При длине площадки более 60 м в средней ее части предусматривается дополнительная лестница. Лестницы должны выводиться за обвалование.

8.47 Надземные резервуары должны быть защищены от нагрева солнеч­ными лучами (например, окраска резервуаров в белый или серебристый цвет, водяное охлаждение в соответствии с указаниями 8.106).

8.48 Надземные и подземные резервуары располагают группами, как пра­вило, в районе пониженных планировочных отметок площадки ГНС. Макси­мальную общую вместимость надземных резервуаров в группе следует прини­мать в соответствии с таблицей 15.

Минимальные расстояния в свету между группами резервуаров принима­ются по таблице 16.

Таблица 15

Таблица 16

8.49 Внутри группы расстояния в свету между надземными резервуарами должны быть не менее диаметра наибольшего из рядом стоящих резервуаров, а при диаметре резервуаров до 2 м - не менее 2 м.

Расстояние между рядами надземных резервуаров, размещаемых в два и более рядов, принимается равным длине наибольшего резервуара, но не менее Юм.

8.50 Для каждой группы надземных резервуаров по периметру должно предусматриваться замкнутое обвалование или ограждающая стенка из него­рючих материалов (кирпича, бутобетона, бетона и т. п.) высотой не менее 1 м, рассчитанные на 85 % вместимости резервуаров в группе. Ширина земляного вала по верху должна быть не менее 0,5 м. Расстояния от резервуаров до по­дошвы обвалования или ограждающей стенки должны быть равны половине диаметра ближайшего резервуара, но не менее 1 м.

Для входа на территорию резервуарного парка по обе стороны обвалова­ния или ограждающей стенки должны быть предусмотрены лестницы-переходы шириной 0,7 м, не менее двух на каждую группу, расположенные в разных концах обвалования.

8.51 Для подземного размещения допускается предусматривать только ци­линдрические резервуары.

Расстояния в свету между отдельными подземными резервуарами должны быть равны половине диаметра большего смежного резервуара, но не менее 1 м.

8.52 Подземные и надземные, засыпаемые грунтом, резервуары должны устанавливаться на фундаменты.

Фундаменты под резервуары предусматриваются из негорючих материа­лов (камня, бетона, железобетона и др.).

Засыпка резервуаров предусматривается песчаным грунтом, не имеющем в своем составе органических примесей.

8.53 При размещении подземных резервуаров в пучинистом грунте по­следний должен быть заменен песчаным на глубину промерзания, а в местах с высоким уровнем грунтовых вод (выше нижней образующей резервуаров) сле­дует предусматривать решения по предотвращению всплытия резервуаров.

8.54 Резервуары СУГ следует защищать от коррозии согласно 4.121.

Технологическое оборудование

8.55 Для перемещения жидкой и паровой фаз СУГ по трубопроводам ГНС предусматриваются насосы, компрессоры или испарительные (теплообменные) установки.

Допускается использовать энергию природного газа для слива и налива СУГ, давление насыщенных паров которых при температуре 45 °С не превыша­ет 1,2 МПа. При этом парциальное давление природного газа в опорожняемых резервуарах должно быть не более 0,2 МПа. При большем парциальном давле­нии, но не более 0,5 МПа необходимо предусматривать контроль компонентно­го состава СУГ. При этом содержание этано-этиленовых фракций в природном газе должно быть не более 5 %, а содержание метана К, % (моль), в сжиженных газах не должно быть более величины, определяемой по формуле:

К = 0,05 · К2 + 0,35, (11)
где К2 - концентрация бутановых фракций в СУГ, % (моль).

8.56 Компрессоры и насосы размещаются в отапливаемых помещениях.

Допускается размещать компрессоры и насосы на открытых площадках под навесами (с частичным ограждением боковых сторон) из негорючих мате­риалов в зависимости от климатических условий и проектных решений, кото­рые позволяют обеспечивать нормальную работу оборудования, автоматики, КИП и обслуживающего персонала.

Пол помещения, где размещаются компрессоры и насосы, должен быть не менее чем на 0,20 м выше планировочных отметок прилегающей территории.

8.57 Насосы и компрессоры устанавливаются на фундаментах, не связан­ных с фундаментами другого оборудования и стенами здания.

При размещении в один ряд двух и более насосов или компрессоров необ­ходимо предусматривать, м, не менее:

- ширину основного прохода по фронту обслуживания.......……………………………………….........1,5;

- расстояние между выступающими частями насосов..........………………………………………........0,8;

- расстояние между выступающими частями компрессоров………………………………………....... 1,5;

- расстояние между выступающими частями насосов и компрессоров...................................................1,0;

- расстояние от выступающих частей насосов и компрессоров до стен помещений..............................1,0.

8.58 На всасывающих трубопроводах насосов и компрессоров предусмат­риваются запорные устройства, на напорных трубопроводах - запорные устрой­ства и обратные клапаны.

Перед насосами предусматриваются фильтры с продувочными трубопро­водами, за насосами на напорных трубопроводах - продувочные трубопроводы, которые допускается объединять с продувочными трубопроводами от фильт­ров. На напорном коллекторе насосов предусматривается перепускное устрой­ство, соединенное с всасывающей линией насоса. На перепускном устройстве не допускается предусматривать запорную арматуру.

На всасывающих линиях компрессоров должны предусматриваться конденсатосборники, на нагнетательных линиях за компрессорами - маслоотдели­тели. Конденсатосборники должны оборудоваться сигнализаторами уровня и дренажными устройствами.

8.59 Соединение электродвигателей с насосами и компрессорами преду­сматриваются муфтовыми с диэлектрическими прокладками и шайбами.

При реконструкции существующих насосно-компрессорных отделений допускается сохранять соединение двигателя с насосом или компрессором клиноременной передачей при условии исключения возможности искрообразования.

8.60 Оборудование наполнительного отделения принимают, как правило, из условия обеспечения механизированного комплексного выполнения опера­ций по сливу, наполнению, контролю герметичности и контролю наполнения баллонов газом.

8.61 Контроль степени наполнения баллонов предусматривается независи­мо от способа их наполнения путем взвешивания или другим методом, обеспе­чивающим оптимальную точность определения степени наполнения всех бал­лонов (100 %).

8.62 Для слива газа из переполненных баллонов и неиспарившегося газа предусматриваются резервуары, размещаемые:

- в пределах базы хранения - при общей вместимости резервуаров свыше 10 м3;

- на расстоянии не менее 3 м от здания наполнительного цеха (на непроез­жей территории) - при общей вместимости резервуаров до 10 м3.

8.63 Для наполнения СУГ автоцистерн и заправки газобаллонных автомо­билей, принадлежащих предприятиям газового хозяйства, следует предусмат­ривать наполнительные и заправочные колонки, которые можно размещать на общей площадке. Допускается предусматривать заправочные колонки вне тер­ритории ГНС на расстоянии не менее 20 м от ограды ГНС.

8.64 Для обеспечения предотвращения выхода газа в атмосферу при нару­шении герметичности наполнительных и заправочных устройств, следует пре­дусматривать в наполнительных колонках, на трубах паровой и жидкой фаз га­за, скоростные и обратные клапаны.

Допускается не предусматривать указанные клапаны при бесшланговом способе налива (слива) газа при условии обоснования надежности принятой конструкции и согласования с эксплуатирующей организацией.

8.65 Для контроля степени заполнения автоцистерн следует предусматри­вать автовесы.

8.66 На трубопроводах жидкой и паровой фаз к колонкам предусматрива­ют отключающие устройства на расстоянии не ближе 10 м от колонок.

8.67 Испарители и теплообменники для подогрева СУГ (в дальнейшем - испарительные установки), предусматриваемые вне помещений, размещаются на расстоянии не менее 10 м от резервуаров для хранения СУГ и не менее 1 м от стен здания насосно-компрессорного отделения или наполнительного цеха.

8.68 Испарительные установки, размещаемые в помещениях, допускается устанавливать в здании наполнительного цеха или в отдельном помещении то­го здания, где имеются газопотребляющие установки, или в отдельном здании, отвечающем требованиям, установленным для зданий, относящихся по взрывопожарной опасности к категории А. При этом испарительные установки, распо­лагаемые в помещениях ГНС без постоянного пребывания обслуживающего персонала, должны быть оборудованы дублирующими приборами контроля технологического процесса, размещаемыми в помещениях ГНС с обслужи­вающим персоналом.

8.69 Испарительные установки производительностью до 200 кг/ч допуска­ется размещать в насосно-компрессорном отделении или непосредственно на крышках горловин (на штуцерах) подземных и надземных резервуаров, груп­повых установок, а также в пределах базы хранения на расстоянии не менее 2 м от резервуаров.

8.70 Расстояние между испарителями принимают не менее диаметра испа­рителя, но во всех случаях - не менее 1 м.

8.71 Не допускается предусматривать на ГНС испарительные установки с применением открытого огня.

Газопроводы и арматура

8.72 Газопроводы ГНС проектируют для одной марки газа. По требованию заказчика допускается проектировать газопроводы для раздельного приема, хранения и выдачи различных марок СУГ.

8.73 На вводах технологических газопроводов в насосно-компрессорное отделение следует предусматривать вне здания, на расстоянии не менее 5 м и не далее 30 м, отключающие устройства с электроприводами, а на выходящих газопроводах - с ручным управлением.

8.74 На газопроводах перед сливной железнодорожной эстакадой и перед наливными колонками в автоцистерны необходимо предусматривать запорные устройства с электроприводами на расстоянии не более 30 м в удобных местах.

8.75 При подаче СУГ на ГНС по трубопроводу, на нем должно быть уста­новлено отключающее устройство с электроприводом вне территории ГНС в пределах противопожарной полосы, но не ближе 30 м от резервуаров базы хра­нения.

8.76 Газопроводы жидкой и паровой фазы с рабочим давлением до 1,6 МПа предусматривают из стальных труб, соответствующих требованиям раздела 11.

Для присоединения сливных, наливных и заправочных устройств ГНС следует предусматривать резиновые рукава, указанные в разделе 11, материал которых должен обеспечивать стойкость рукавов к транспортируемому газу при заданных давлении и температуре, а также могут применяться металлорукава и газопроводы с шарнирными соединениями.

8.77 Прокладку газопроводов в производственной зоне ГНС следует пре­дусматривать надземной на опорах из негорючих материалов высотой не менее 0,5 м от уровня земли.

Допускается прокладка газопроводов по наружным стенам (кроме стен из панелей с металлическими обшивками и полимерным утеплителем) основных производственных зданий ГНС на расстоянии 0,5 м выше или ниже оконных и на 0,5 м выше дверных проемов. В этих случаях размещать арматуру, фланце­вые и резьбовые соединения над и под проемами не допускается.

При проходе газопроводов через наружные стены следует выполнять тре­бования 4.25.

8.78 Проходы газопроводов и других коммуникаций через стены, отде­ляющие помещения со взрывоопасными зонами класса В-Ia от помещений без взрывоопасных зон, следует предусматривать уплотненными, в футлярах с сальниками со стороны взрывоопасных помещений.

8.79 Гидравлический расчет трубопроводов сжиженных газов производят в соответствии с приложением Е.

8.80 На участках надземных газопроводов жидкой фазы, ограниченных за­порными устройствами, для защиты трубопроводов от повышения давления при нагреве солнечными лучами, параллельно запорному устройству следует предусматривать байпасную линию с обратным клапаном, обеспечивающего пропуск газа в резервуары базы хранения, или предохранительного клапана, сброс газа от которого следует предусматривать через свечу на высоту не менее 3 м от уровня земли.

8.81 Для подземных и надземных резервуаров СУГ следует предусматри­вать предохранительную арматуру в соответствии с ДНАОП 0.00-1.07.

8.82 Пропускную способность предохранительных клапанов (количество газа, подлежащего отводу через предохранительный клапан) для надземных резервуаров следует определять из условий теплообмена между надземным ре­зервуаром и окружающей средой в случае пожара при температуре окружаю­щего воздуха 600 °С, а для подземных резервуаров следует принимать в разме­ре 30 % расчетной пропускной способности, определенной для надземных ре­зервуаров.

8.83 Отвод газа от предохранительных клапанов резервуаров следует пре­дусматривать через продувочные (сбросные) трубопроводы, которые должны быть выведены на высоту, определяемую расчетом, но не менее 3 м от настила обслуживающей площадки надземных резервуаров или поверхности засыпки подземных резервуаров. Допускается присоединение нескольких предохрани­тельных клапанов к одному продувочному трубопроводу.

На концах сбросных трубопроводов необходимо предусматривать устрой­ства, исключающие попадание атмосферных осадков в эти трубопроводы и на­правление потока газа вниз.

На сбросных трубопроводах от предохранительных клапанов установка отключающих устройств не допускается.

8.84 Регулирующую, предохранительную и запорную арматуру подземных резервуаров устанавливают над засыпной частью и предусматривают защиту ее от повреждений.

Автоматизация производственных процессов и КИП

8.85 При проектировании автоматизации производственных процессов и КИП зданий и сооружений ГНС, ГНП, ПСБ и АГЗС следует руководствоваться требованиями СНиП II-39, СНиП 2.04.01, СНиП 2.04.05, СНиП 2.04.07, ПУЭ и настоящего подраздела.

8.86 Комплекс средств автоматизации должен обеспечивать надежную и безопасную работу производственных отделений в соответствии с технологи­ческой схемой и предусматривать:

- автоматическое управление и защиту;

- контроль состояния основного и вспомогательного оборудования;

- сигнализацию о возникновении аварийных ситуаций.

8.87 Приборы и средства автоматизации, применяемые для взрывоопасных помещений и наружных установок, должны быть во взрывозащищенном ис­полнении, соответствующем категории и группе взрывоопасной смеси, обра­зующейся в данной зоне.

8.88 Компрессоры и насосы должны быть оборудованы автоматикой, от­ключающей электродвигатели в случаях, предусмотренных в технических пас­портах на них, а также в случае:

- загазованности помещения в соответствии с 8.121;

- повышения давления на нагнетательных линиях насоса или компрессора свыше 1,6 МПа;

- достижения максимального уровня в заполняемых резервуарах;

- повышения уровня в конденсатосборнике перед компрессорами;

- отключения вентиляции в соответствии с 8.123.

- возникновения пожара в соответствии с 8.160.

8.89 Кнопки пуска и остановки насосов и компрессоров устанавливаются у агрегатов и на пульте управления машиниста насосно-компрессорного отделе­ния, который должен быть размещен в удобном месте для обзора всего поме­щения и защищенном от шума машин.

8.90 Испарители (теплообменники) следует оборудовать КИП, а также ав­томатикой, обеспечивающей отключение испарителя при понижении темпера­туры теплоносителя на выходе из испарителя ниже 40 °С, при достижении уровня жидкой фазы 85 % в испарителе, а также при максимальном уровне газа в заполняемом резервуаре в случае заполнения резервуаров с помощью испари­телей (теплообменников).

При повышении давления паровой фазы выше 1,6 МПа должна автомати­чески отключаться подача теплоносителя.

8.91 В помещениях насосно-компрессорной, наполнения и слива, дегаза­ции баллонов, окрасочном, складов баллонов СУГ, а также в других помещени­ях, относящихся по взрывопожарноопасности к категории А, предусматривает­ся установка сигнализаторов опасной концентрации газа в воздухе помещения.

При достижении концентрации газа в воздухе помещений равной 10 % НКПВ на щит оператора (диспетчера) должен подаваться предупредительный сигнал.

Во взрывоопасных зонах наружных технологических установок класса В-1г (сливные эстакады, наполнительные колонки) должны устанавливаться сигнализаторы довзрывоопасных концентраций. Один датчик сигнализатора устанавливается на две цистерны на нулевой отметке вдоль каждого фронта слива.

При двухстороннем фронте слива датчики должны располагаться в шах­матном порядке.

Сигналы о срабатывании сигнализатора довзрывоопасных концентраций должны подаваться:

- в операторную (диспетчерскую) - световой и звуковой;

- на открытую площадку - только звуковой.

8.92 Для подземных и надземных резервуаров СУГ предусматриваются КИП в соответствии с ДНАОП 0.00-1.07.

КИП подземных резервуаров устанавливаются над засыпной частью и предусматривается защита их от повреждений.

8.93 Общий контроль за ведением технологических процессов на ГНС и ГНП осуществляет диспетчер из диспетчерского пункта.

Объем информации, подаваемый на щит диспетчера с производственных участков, должен содержать:

- сигналы о работе технологических насосов и компрессоров, о работе приточно-вытяжной вентиляции, о загазованности взрывоопасных зон, о по­жаре;

- показания уровнемеров на резервуарах базы хранения. Диспетчер должен иметь аппаратуру управления, позволяющую:

- отключать электропитание в насосно-компрессорном отделении и напол­нительном цехе (при аварии, пожаре);

- включать на закрытие электроприводы задвижек на газопроводах;

- включать электродвигатели пожарных насосов.

Связь, пожарная и охранная сигнализации

8.94 ГНС, ГНП, АГЗС и ПСБ должны оснащаться средствами технологи­ческой связи, установками автоматической пожарной и охранной сигнализации.

8.95 На ГНС, ГНП, АГЗС и ПСБ предусматриваются:

- внутрипроизводственная автоматическая телефонная связь;

- оперативное диспетчерское оповещение через громкоговоритель на тер­ритории;

- внешняя телефонная связь;

- радиофикация.

На ГНС допускается предусматривать переговорное устройство, обеспечи­вающее двухсторонние переговоры между сливщиком, машинистом насосно-компрессорного отделения, оператором базы хранения и диспетчером ГНС.

8.96 ГНС и ГНП должны иметь прямую телефонную (радиотелефонную) связь с ближайшей пожарной частью и диспетчером железнодорожной станции (в случае подачи газа железнодорожным транспортом).

Для АГЗС и ПСБ, в зависимости от местных условий, допускается преду­сматривать связь с ближайшей пожарной частью через АТС населенного пунк­та (или ведомства).

8.97 Выбор технических средств связи и места их установки выполняется с учетом взрывоопасных зон, определенных согласно ПУЭ.

8.98 Установками автоматической пожарной сигнализации (далее - АПС) должны быть оборудованы следующие помещения технологического комплек­са:

- насосно-компрессорного отделения, отделения наполнения и слива, дега­зации баллонов, окрасочное, помещение испарительных установок и вытяжных камер для этих помещений;

- административно-бытовые помещения, размещенные на территории, не­зависимо от площади (кроме помещений с мокрыми процессами).

8.99 Проектирование установок АПС выполняют в соответствии с требо­ваниями ДБН В.2.5-13 и с учетом следующего:

- ручные пожарные извещатели должны устанавливаться на сливных эста­кадах - через 100 м, но не менее двух (около лестниц для обслуживания эста­кад), на базе хранения - по периметру обвалования надземных резервуаров, но не более, чем через 100 м;

- для помещений, относящихся по взрывопожарной опасности к категории А - с наружной стороны помещений около входов.

8.100 Помещения, в которых хранятся секретные документы, ценные бу­маги, деньги, валюта, множительная техника, электронно-вычислительные ма­шины и т. д. должны оснащаться объектовой охранной сигнализацией. По тре­бованию заказчика объектовой охранной сигнализацией могут быть оборудо­ваны и другие помещения.

8.101 Приемно-контрольные приборы устанавливаются в помещениях, где находится персонал, ведущий круглосуточное дежурство (диспетчерская, про­ходная или пождепо - при его наличии).

8.102 ГНС и ГНП оборудуются раздельными автоматическими установка­ми пожарной и охранной сигнализации.

Водоснабжение, канализация, отопление и вентиляция

8.103 При проектировании водоснабжения, канализации, отопления и вентиляции ГНС следует выполнять требования СНиП 2.04.01, СНиП 2.04.02, СНиП 2.04.05, СНиП 2.04.07, СНиП 2.01.02, «Державних санітарних правил планування та забудови населених пунктів» и настоящего раздела.

Противопожарное водоснабжение

8.104 На ГНС, ГНП и АГЗС с надземными резервуарами СУГ общей вместимостью до 200 м или подземными до 1000 м, противопожарное водоснабжение предусматривают от резервуаров для воды (или водоемов), имеющих запас из расчета расхода - 15 л/с с организацией забора воды мото­помпой или пожарной машиной. В этом случае может быть предусмотрен по­жарный пост с мотопомпой в теплом помещении, набором рукавов, порошко­вых и углекислотных огнетушителей.

При этом сливная железнодорожная эстакада должна быть запроектирова­на на одновременный прием не более 4-х железнодорожных цистерн общим объемом 200 м3.

На ГНС или ГНП с надземными резервуарами СУГ общим объемом свы­ше 200 м3 и подземными свыше 1000 м3 следует предусматривать систему про­тивопожарного водоснабжения, включающую резервуары с противопожарным запасом воды, насосную станцию и кольцевой водопровод высокого давления с гидрантами с применением ручных установок водяного пожаротушения.

8.105 Расход воды на наружное пожаротушение ГНС принимают по таб­лице 17. Для противопожарной защиты объектов ГНС могут быть также ис­пользованы установки пенного, газового и порошкового пожаротушения.

Таблица 17

8.106 На ГНС с надземными резервуарами хранения СУГ при общей вме­стимости резервуаров хранения СУГ более 200 м3 для предотвращения повы­шения давления газа от нагрева солнечными лучами предусматривают стацио­нарную автоматическую систему водяного охлаждения резервуаров, которая должна обеспечивать интенсивность орошения в течение 75 мин. всех боковых и торцевых поверхностей 0,1 л/(с-м ) и 0,5 л/(с-м ) для торцевых стенок, имею­щих арматуру.

Расход воды принимают из расчета одновременного орошения трех резер­вуаров при однорядном расположении резервуаров в группе и шести резервуа­ров при двухрядном расположении в одной группе и учитывать дополнительно к расходу воды, указанному в таблице 17.

При определении общего расхода воды на наружное пожаротушение и орошение резервуаров учитывают расход воды на охлаждение резервуаров из гидрантов в количестве 25 % расхода, указанного в таблице 17.

8.107 В помещения класса В-la зданий, относящихся по взрывопожарной опасности к категории А и у наружных взрывоопасных установок необходимо предусматривать первичные средства пожаротушения согласно приложению Н.

8.108 АГЗП должны быть обеспечены надежной телефонной или мобиль­ной радиосвязью с ближайшей пожарной частью.

8.109 Противопожарную насосную станцию на ГНС с надземными резер­вуарами по надежности действия относят к I категории.

При электроснабжении ГНС от одного источника питания необходимо предусматривать установку резервных противопожарных насосов с электро­снабжением от дизель-генераторов.

8.110 На ГНС с резервуарным парком надземных резервуаров общим объ­емом более 2000 м3 следует предусматривать пожарный пост (с пожарной ма­шиной) по согласованию с местными органами госпожнадзора.

8.111 На водопроводных колодцах, располагаемых в зоне радиусом 50 м от зданий, относящихся по взрывопожарной опасности к категориям А и Б, а так­же наружных установок и сооружений ГНС с взрывоопасными зонами класса В-1г, предусматривают по две крышки, пространство между крышками должно быть засыпано песком слоем не менее 0,15 м, или уплотнено другим материа­лом, исключающим проникновение газа в колодцы в случае его утечки.

8.112 На ГНС необходимо предусматривать производственную и бытовую канализацию.

8.113 При проектировании канализации ГНС, при возможности, преду­сматривают совместное отведение бытовых и производственных сточных вод и повторное использование незагрязненных производственных стоков, а также загрязненных производственных стоков после их локальной очистки.

8.114 Отвод сточных вод после пропарки (промывки) резервуаров, авто­цистерн и баллонов предусматривают в производственную канализацию через отстойник, конструкция которого должна давать возможность улавливания плавающих загрязнений, аналогичных по составу нефтепродуктам.

Отвод поверхностных вод с обвалованной территории базы хранения пре­дусматривают за счет планировки этой территории с выпуском воды через до­ждеприемник с гидрозатвором. Воду после гидроиспытаний резервуаров отво­дят по временным трубопроводам в ливневую канализацию через бензомаслоуловитель.

8.115 На выпусках производственной канализации из помещений, относя­щихся по взрывопожарной опасности к категориям А и Б предусматривают ко­лодцы с гидрозатворами. Канализационные колодцы, расположенные в зоне радиусом до 50 м от этих зданий, наружных установок и сооружений ГНС с взрывоопасными зонами класса В-1г, необходимо предусматривать с двумя крышками, пространство между крышками должно быть засыпано песком на высоту не менее 0,15 м, или уплотнено другим материалом, исключающим проникновение газа в колодцы в случае его утечки.

8.116 Трубопроводы тепловых сетей на территории ГНС предусматрива­ют, как правило, надземными. Подземная прокладка допускается на отдельных участках при невозможности осуществить надземную прокладку.

8.117 Прокладка трубопроводов систем отопления внутри производствен­ных помещений, относящихся по взрывопожарной опасности к категории А, предусматривается открытой. Запрещается установка временных приборов отопления (электрических, газовых и других) во взрывоопасных помещениях.

8.118 Для закрытых помещений, относящихся по взрывопожарной опасно­сти к категориям А и Б, необходимо предусматривать системы искусственной приточно-вытяжной вентиляции. Для обеспечения расчетного воздухообмена в верхних зонах помещений допускается устройство естественной вентиляции с установкой дефлекторов. В рабочее время допускается предусматривать в этих помещениях естественную или смешанную вентиляцию с установкой отопи­тельных приборов.

Запрещается применение во взрывоопасных помещениях полной или час­тичной рециркуляции воздуха для целей воздушного отопления.

8.119 Кратность воздухообмена в помещениях насосно-компрессорного, испарительного, наполнительного отделений, отделениях дегазации и окраски баллонов необходимо предусматривать в размере не менее десяти обменов в час в рабочее время и трех обменов в час в нерабочее время.

8.120 Вытяжка из производственных помещений, относящихся по взрыво­пожарной опасности к категориям А и Б, в которых используются сжиженные газы, предусматривается из нижней и верхней зон помещения, при этом из нижней зоны необходимо забирать не менее 2/3 нормируемого объема удаляе­мого воздуха с учетом количества воздуха, удаляемого местными отсосами. Проемы систем общеобменной вытяжной вентиляции предусматриваются на уровне 0,3 м от пола.

8.121 Аварийную вентиляцию следует предусматривать в соответствии с требованиями СНиП 2.04.05. Включение аварийной вентиляции следует преду­сматривать автоматическое от приборов, сигнализирующих об опасной концен­трации газа в воздухе помещений. Удаление воздуха при этом следует преду­сматривать из нижней зоны помещений. Одновременно с включением аварий­ной вытяжной вентиляции должно обеспечиваться отключение электроприво­дов насосов и компрессоров.

8.122 В соответствии с требованиями ПУЭ допускается блокировать по­мещения электрощитовой и щитовой КИП со взрывоопасными помещениями ГНС при условии создания в этих помещениях подпора воздуха с давлением не менее 50 Па. Забор воздуха необходимо предусматривать из невзрывоопасных зон.

Примечание. Опасной концентрацией газа в воздухе помещения считается кон­центрация более 20 % нижнего концентрационного предела воспламеняемости газа.

8.123 Электроприводы насосов, компрессоров и другого оборудования, ус­танавливаемого в производственных помещениях, относящихся по взрывопожарной опасности к категориям А и Б, следует блокировать с вентиляторами вытяжных систем таким образом, чтобы они не могли работать при отключе­нии вентиляции.

8.124 В неотапливаемых производственных помещениях ГНС, в которых обслуживающий персонал находится менее двух часов, допускается преду­сматривать естественную вентиляцию через жалюзийные решетки, размещае­мых в нижних частях наружных стен.

8.125 От оборудования, в конструкции которого имеются местные отсосы, удаление воздуха предусматривается отдельными вентиляционными система­ми.

Газонаполнительные пункты

8.126 ГНП предназначаются для приема СУ Г, поступающих автомобиль­ным или железнодорожным транспортом, хранения и отпуска СУГ потребите­лям в баллонах и автоцистернах.

8.127 Здания, сооружения и устройства ГНП проектируются в соответст­вии с требованиями, предъявляемыми к аналогичным объектам и устройствам ГНС, с учетом дополнительных указаний настоящего подраздела.

8.128 Вместимость базы хранения на ГНП определяется в соответствии с требованиями 8.42 и 8.43. При этом запас газа принимается из условия обеспе­чения не менее двухсуточной производительности ГНП.

8.129 ГНП следует располагать, по возможности в пределах территории населенных пунктов, с подветренной стороны для ветров преобладающего на­правления по отношению к жилой застройке.

Выбор площадки для строительства ГНП следует производить с учетом обеспечения снаружи ограждения ГНП, свободной от застройки зоны шириной не менее 10 м.

Указанное требование не распространяется на расширяемые и реконструи­руемые ГНП.

8.130 Территория ГНП подразделяется на производственную и вспомога­тельные зоны, в которых в зависимости от технологического процесса приема, транспортирования, хранения и отпуска СУГ потребителям необходимо преду­сматривать следующие основные здания и сооружения:

а) в производственной зоне:

- колонки для слива газа;

- колонки для налива газа в автоцистерны;

- базу хранения с резервуарами для СУГ;

- наполнительный цех с погрузочно-разгрузочной площадкой для разме­щения наполненных и пустых баллонов;

- насосно-компрессорную и воздушную компрессорную;

- испарительную (теплообменную) установку;

- железнодорожную сливную эстакаду (в случае доставки газа железнодо­рожным транспортом);

- технологические трубопроводы;

- резервуары для слива из баллонов неиспарившегося газа;

- внутриплощадочные трубопроводы для перемещения паровой и жидкой фазы СУГ в соответствии с технологической схемой ГНП;

б) во вспомогательной зоне:

- производственно-вспомогательное здание с размещением в нем механи­ческой мастерской, сантехнической насосной, административно-хозяйственных и других помещений;

- трансформаторную подстанцию;

- котельную (если невозможно подключение к существующим источникам теплоснабжения);

- площадку для открытой стоянки автомобилей;

- резервуары для противопожарного запаса воды;

- складские и другие помещения.

Перечень зданий и сооружений, размещаемых во вспомогательной зоне, уточняется в соответствии с техническими условиями на проектирование.

Допускается предусматривать размещение службы эксплуатации газового хозяйства с примыканием к территории ГНП со стороны вспомогательной зо­ны.

8.131 Минимальные расстояния от резервуаров для хранения СУГ, разме­щаемых на ГНП, до зданий и сооружений, не относящихся к ГНП, принимают­ся по таблице 18, до дорог - по таблице 19.

Таблица 18

Таблица 19

Расстояния до базы хранения с резервуарами различной вместимости при­нимаются по резервуару с наибольшей вместимостью.

8.132 Минимальные расстояния между зданиями и сооружениями, разме­щаемыми на территории ГНП, принимаются по таблице 14 как для ГНС.

Расстояния до зданий подстанций принимаются в соответствии со сноска­ми, смотри таблицу 14.

В зданиях, находящихся на территории ГНП, предусматривать производ­ства, не относящиеся к ГНП, и жилые помещения не допускается.

При размещении на ГНП резервуаров для хранения сжиженного газа об­щей вместимостью менее 50 м3 указанные расстояния принимаются по табли­це 20 как для ПСБ.

Промежуточные склады баллонов

8.133 ПСБ предназначаются для приема, хранения и отпуска потребителям баллонов, наполненных сжиженными газами на ГНС и ГНП.

8.134 В составе ПСБ следует предусматривать помещения для складирова­ния наполненных и пустых баллонов (из расчета размещения 25 % баллонов от числа обслуживаемых установок) и погрузочно-разгрузочные площадки для приема и отпуска баллонов. Для площадок с размещением свыше 400 баллонов необходимо предусматривать механизацию погрузочно-разгрузочных работ.

Допускается хранение не более 10 баллонов в шкафах из негорючих мате­риалов. Минимальные расстояния от шкафов до зданий и сооружений следует принимать по таблице 25.

Баллоны с СУГ могут храниться также под навесами из негорючих мате­риалов, огражденных металлической сеткой.

8.135 ПСБ следует располагать в пределах территории населенных пунк­тов, как правило, с подветренной стороны для ветров преобладающего направ­ления по отношению к жилой застройке, вблизи от автомобильных дорог.

8.136 Расстояния от склада и погрузочно-разгрузочных площадок ПСБ до зданий и сооружений различного назначения принимаются не менее значений, указанных в таблице 20, при этом приведенное в позиции 2 расстояние от ПСБ до одноэтажных зданий садоводческих и дачных поселков допускается умень­шать не более чем в два раза при условии размещения на ПСБ не более 150 баллонов.

Размещение складов с баллонами для сжиженных газов на территории промышленных предприятий предусматриваются в соответствии с требования­ми СНиП II-89.

Таблица 20

8.137 Склады для хранения баллонов должны быть одноэтажными с по­крытием легкого типа (весом не более 70 кг на 1 м2) и не иметь чердачных по­мещений.

Стены, перегородки, покрытия складов должны быть из негорючих мате­риалов не ниже II степени огнестойкости, окна и двери должны открываться наружу.

Высота складских помещений для баллонов должна быть не менее 3,25 м от пола до нижних выступающих частей кровли.

Полы должны быть предусмотрены из негорючих и безискровых материа­лов.

Освещение складов для баллонов должно отвечать требованиям для поме­щений со взрывоопасными зонами.

8.138 Закрытые склады для хранения баллонов должны иметь постоянно действующую принудительную или естественную вентиляцию, обеспечиваю­щую воздухообмен, при котором не могут возникать опасные довзрывные кон­центрации газа.

Помещение складов баллонов следует оборудовать газовыми автоматиче­скими сигнализаторами. В помещениях складов баллонов допускается приме­нять отопление - водяное, паровое низкого давления или воздушное. В поме­щениях складов баллонов разрешается использовать огнетушители порошко­вые и углекислотные. Обслуживающий персонал должен знать правила туше­ния горючих газов и порядок эвакуации баллонов СУГ.

8.139 Склады для хранения баллонов должны быть разделены несгорае­мыми стенами на отсеки, в каждом из которых допускается хранение не более 500 баллонов.

Каждый отсек должен иметь отдельный выход.

8.140 Склады баллонов СУГ согласно РД 34.21.122 должны иметь молниезащиту II категории надежности.

Автомобильные газозаправочные станции и пункты сжиженных газов

8.141 АГЗС и АГЗП предназначаются для приема, хранения СУГ и заправ­ки газобаллонных автомобилей.

8.142 АГЗС следует размещать с соблюдением требований, предъявляемых к размещению ГНП (без учета требований 8.123).

Минимальные расстояния до лесных массивов хвойных пород - 50 м, лист­венных пород - 20 м.

8.143 В составе АГЗС следует предусматривать резервуары для хранения газа, сливные и заправочные колонки, производственное здание для размеще­ния оборудования для перекачки СУГ, вентиляционного и другого оборудова­ния, бытовые помещения, средства пожаротушения. Колонки следует разме­щать под навесом из негорючих материалов.

8.144 Сливные колонки, предназначенные для слива газа из автоцистерн в резервуары АГЗС, оборудуются трубопроводами паровой и жидкой фазы, запорнопредохранительной арматурой, а также скоростными и обратными кла­панами в соответствии с указаниями 8.39.

Оборудование заправочных колонок, предназначенных для заправки газобаллонных автомобилей, предусматривают согласно требованиям 8.64.

Заправочные колонки оборудуют устройством для замера расхода газа.

8.145 Территория АГЗС должна быть ограждена проветриваемой оградой из негорючих материалов, за исключением стороны подъезда автомобилей, и в местах проезда автомобилей иметь .жесткую дорожную одежду согласно ДБН В.2.3-4.

8.146 Максимальная вместимость резервуаров АГЗС, располагаемой в гра­ницах селитебной территории, не должна превышать 100 м3, а вместимость од­ного резервуара - 50 м3. Установку резервуаров предусматривают, как правило, подземной. Допускается применять блочно-контейнерные установки.

При технико-экономической целесообразности возможно устанавливать резервуары надземно. Общая вместимость резервуаров при этом не должна превышать 50 м3.

8.147 Здания, резервуары, трубопроводы, оборудование и КИП, преду­сматриваемые для АГЗС, должны соответствовать требованиям, предъявляе­мым к аналогичным объектам и коммуникациям ГНС (ГНП). При этом на АГЗС предусматривают только бытовую канализацию.

Отвод воды после охлаждения компрессора следует предусматривать в бытовую канализацию через гидрозатвор, конструкция которого должна ис­ключать возможность попадания сжиженных газов в канализацию.

8.148 Минимальные расстояния от резервуаров на АГЗС до зданий и со­оружений, не относящихся к АГЗС, принимают по таблицам 18 и 19, до зданий и сооружений, расположенных на территории стационарных АГЗС, - по табли­це 15, для АГЗП - согласно указаниям данного раздела.

При суммарной вместимости подземных резервуаров не более 50 м3 (при вместимости одного резервуара не больше 5 м3) требования к размещению ре­зервуаров предъявляют, как к резервуарным установкам.

Минимальные расстояния от заправочных колонок до зданий и сооруже­ний, расположенных вне территории АГЗС, принимают не менее 15 м, до огра­ждения АГЗС - не менее 10 м.

8.149 На территории АГЗС не допускается предусматривать жилые поме­щения и не относящиеся к АГЗС производства, а также предусматривать обо­рудование и приборы с открытым огнем.

8.150 АГЗП подразделяются на стационарные и временные.

8.151 В составе стационарного АГЗП предусматриваются:

- резервуары для СУ Г емкостью до 10 м3, устанавливаемые надземно (без обволования);

- резервуары для СУГ емкостью до 20 м3, которые устанавливаются подземно;

- приемные и заправочные колонки;

- оборудование для перекачки газа;

- операторную, туалет;

- средства пожаротушения;

- навес из негорючих материалов над технологическим оборудованием;

- систему электроснабжения, КИПиА и молниезащиту;

- сетчатую ограду из негорючих материалов.

8.152 В составе временного АГЗП, работающего от автоцистерны с резер­вуаром не превышающим 10 м3 предусматривают объекты аналогичные для стационарных АГЗП, заменив стационарные резервуары для СУГ на автоцис­терну с резервуаром до 10 м3.

8.153 Расстояния от АГЗП до зданий и сооружений различного назначения принимают по таблице 21.

Таблица 21

Минимальные расстояния от стационарных надземных и подземных ре­зервуаров на АГЗП до приемных и заправочных колонок принимают - 5 м, до операторной - 15 м. Разрешается устанавливать на АГЗП стационарные за­правщики газа заводского изготовления, укомплектованные: резервуарами для газа общим полезным объемом до 10 м3, насосами для перекачивания газа, за­правочной колонкой, соответствующими газопроводами и КИП.

Транспортная цистерна, привозящая газ от ГНС, должна устанавливаться от стационарной цистерны не ближе -5м.

8.154 Крышки колодцев инженерных коммуникаций в радиусе - 50 м от ограды АГЗП должны быть уплотнены согласно требованиям 8.115.

8.155 Не допускается размещать АГЗП в районе жилых массивов много­этажной застройки и в местах с массовым пребыванием людей.

Электроснабжение, электрооборудование, молниезащита и связь

8.156 При проектировании электроснабжения и электрооборудования зда­ний и сооружений ГНС, ГНП, ПСБ и АГЗС следует руководствоваться требо­ваниями ПУЭ, РД 34.21.122, ДНАОП 0.00.1.29 и настоящего подраздела.

8.157 Класс взрывоопасной зоны в помещениях и у наружных установок, в соответствии с которым должен производиться выбор электрооборудования для ГНС, ГНП, ПСБ и АГЗС, следует принимать согласно требованиям п. 8.36.

8.158 Электроприемники ГНС, ГНП, ПСБ, АГЗС и АГЗП в отношении обеспечения надежности электроснабжения следует относить к III категории, за исключением электроприемников противопожарной насосной станции, кото­рые следует относить к I категории.

При невозможности питания пожарных насосов от двух независимых ис­точников электроснабжения допускается предусматривать их подключение в соответствии с указаниями СНиП 2.04.02 или предусматривать установку ре­зервного насоса с электроснабжением от дизель-генераторов.

8.159 В помещениях насосно-компрессорного, наполнительного и испари­тельного отделений кроме рабочего освещения предусматривают дополнитель­ное аварийное освещение.

8.160 Схема электроснабжения должна предусматривать в случае возник­новения пожара автоматическое отключение технологического оборудования в помещениях со взрывоопасными зонами, а также опасной концентрации газа в воздухе помещения и централизованное отключение вентиляционного обору­дования в соответствии с указаниями СНиП 2.04.05.

8.161 На территории ГНС следует предусматривать наружное и охранное освещение, а на территории ГНП, ПСБ, АГЗС и АГЗП - наружное освещение.

Управление наружным и охранным освещением предусматривают из мест с постоянным пребыванием персонала.

8.162 Прокладка воздушных линий электропередачи над территорией базы хранения ГНС, ГНП, АГЗС и АГЗП не допускается.

Допускается прокладка на территории базы хранения газа ГНС подземных кабельных линий к контрольно-измерительным приборам, приборам автомати­ки и арматуре с электроприводами.

КИП и электрооборудование, размещаемые на территории базы хранения, должны быть во взрывозащищенном исполнении.

8.163 Для зданий, сооружений, наружных технологических установок и коммуникаций в зависимости от класса взрывоопасных зон предусматривают молниезащиту в соответствии с требованиями РД 34.21.122.

8.164 Для ГНС, ГНП и АГЗС предусматривают внешнюю телефонную связь и диспетчерское оповещение через громкоговоритель на территории, для АГЗП - внешнюю телефонную или радиосвязь.

Для зданий ГНС допускается предусматривать внутреннюю телефонную связь или радиосвязь.

Для ПСБ предусматривают возможность выхода во внешнюю телефонную сеть.

Раздел. 9 Газоснабжение сжиженными газами

от резервуарных и баллонных установок

Общие указания

9.1 Требования настоящего раздела распространяются на проектирование систем газоснабжения СУГ от резервуарных и баллонных установок, а также на проектирование испарительных установок и установок по смешению СУГ с воздухом.

9.2 При проектировании систем газоснабжения СУГ для районов со слож­ными инженерно-геологическими условиями следует дополнительно руково­дствоваться требованиями, предусмотренными разделами 10 и 11.

9.3 Прокладку газопроводов внутри помещений, размещение газовых при­боров и проектирование газоснабжения производственных установок осущест­вляется в соответствии с требованиями, изложенными в разделе 6.

Резервуарные установки

9.4 В составе резервуарной установки следует предусматривать: резервуа­ры, трубопроводы жидкой и паровой фаз, запорную арматуру, регуляторы дав­ления газа, ПЗК и ПСК, манометр (показывающий), штуцер с краном после ре­гулятора давления для присоединения контрольного манометра, устройство для контроля уровня СУГ в резервуарах. В зависимости от состава СУГ и климати­ческих условий в состав резервуарной установки могут входить также испари­тели или испарительные установки.

При наличии в регуляторе давления встроенного ПСК установка дополни­тельного сбросного клапана после регулятора не требуется.

Устройство контроля уровня жидкости допускается предусматривать об­щее на группу резервуаров.

При двухступенчатом регулировании давления газа ПЗК следует устанав­ливать перед регулятором давления I ступени с подключением импульсной трубки за регулятором давления II ступени.

9.5 Число резервуаров в установке необходимо определять расчетом и принимать не менее двух. Для потребителей с расчетным часовым расходом газа до 5 м3/ч допускается установка одного резервуара.

Резервуары могут устанавливаться подземно и надземно.

9.6 КИП, регулирующая, предохранительная и запорная арматура резерву­арных установок должны соответствовать требованиям раздела 11.

9.7 Арматуру и приборы резервуарных установок следует защищать кожу­хами от атмосферных осадков и повреждений.

9.8 Резервуарные установки должны иметь сетчатое ограждение высотой не менее 1,6 м из негорючих материалов. Расстояние от резервуаров до ограж­дения должны быть не менее 1 м.

При установке надземных резервуаров на открытых площадках (без зеле­ных насаждений) для защиты от нагрева их солнечными лучами допускается предусматривать над ними теневые навесы.

9.9 Производительность резервуаров при естественном испарении опреде­ляется:

- при подземном расположении - по номограмме ;

- при надземном расположении - расчетом исходя из условий теплообмена с окружающей средой.

Для учета теплового воздействия рядом расположенных подземных ре­зервуаров полученную по номограмме производительность следует умножить на коэффициент теплового взаимодействия m в зависимости от числа резервуа­ров в установке:

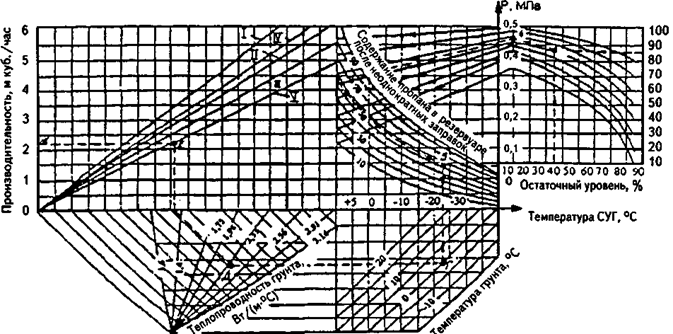

Номограмма для определения производительности резервуара сжиженного газа вместимостью 2,5 и 5 м3 (подземного)

I - резервуар 5 м3, заполнение 85 %; II - резервуар 5 м3, заполнение 50 %; III - резервуар 5 м3, заполнение 35 % и резервуар 2,5 м3, заполнение 50 %; IV - резервуар 2,5 м3, заполнение 85 %; V - резервуар 2,5 м3, заполнение 35 %

Рисунок 1

9.10 Расчетный часовой расход сжиженных газов Q-J, кг/ч, при газоснаб­жении жилых зданий определяется по формуле:

Qh d = (12)

где n - число жителей, пользующихся газом. При отсутствии данных п прини­мается по числу газифицируемых квартир и коэффициенту семейности для газифицируемого района;

Kυd - коэффициент суточной неравномерности потребления газа в течение года (при наличии в квартирах газовых плит Kυd = 1,4; при наличии плит и проточных водонагревателей Kυd = 2,0);

Qу - годовой расход газа на одного человека в тепловых единицах, кДж/год;

Kυh - показатель часового максимума суточного расхода - 0,12;

Q1е - теплота сгорания газа, кДж/кг.

9.11 Максимальную общую вместимость резервуаров в установке в зави­симости от категории потребителей и вместимости одного резервуара принима­ется по таблице 22.

Таблица 22

9.12 Расстояния от резервуарных установок, считая от крайнего резервуа­ра, до зданий и сооружений различного назначения, принимаются не менее ука­занных в таблице 23.

Таблица 23

9.13 Для резервуарных установок применяются стальные сварные резер­вуары цилиндрической формы, располагаемые горизонтально. Установку под­земных резервуаров выполняют согласно с требованиями раздела 8.

Резервуары, предназначенные для подземной установки, надземно уста­навливать не разрешается.

Возможность использования надземно резервуаров, предназначенных для подземной установки, должна рассматриваться только разработчиком резер­вуаров с учетом проверочного расчета на прочность.

9.14 Защита подземных резервуаров от коррозии предусматривается со­гласно с требованиями 4.121.

Надземные резервуары необходимо окрашивать в светлый цвет.

9.15 Подземные резервуары устанавливаются на глубине не менее 0,6 м от поверхности земли до верхней образующей резервуара в районах с сезонным промерзанием грунта и 0,2 м в районах без промерзания грунта.

При установке резервуаров в водонасыщенных грунтах предусматривают­ся мероприятия по предотвращению всплытия резервуаров при уровне грунто­вых вод:

- для резервуаров вместимостью не более 5м3- выше диаметральной гори­зонтальной плоскости резервуара;

- для резервуаров вместимостью более 5м3- выше нижней образующей резервуара.

Расстояние в свету между подземными резервуарами должно быть не ме­нее 1 м, а между надземными резервуарами - равны диаметру большего смеж­ного резервуара, но не менее 1 м.

9.16 Над подземным газопроводом жидкой фазы, объединяющим подзем­ные резервуары, предусматривают контрольную трубку, выведенную над по­верхностью земли на высоту не менее 1 м. При этом должна исключаться воз­можность попадания в трубку атмосферных осадков.

9.17 На газопроводе паровой фазы, объединяющем резервуары, преду­сматривают установку отключающего устройства между группами резервуаров на высоте не менее 0,5 м от земли.

9.18 Установку предохранительных клапанов предусматривают на каждом резервуаре, а при объединении резервуаров в группы (по жидкой и паровой фа­зам) - на одном из резервуаров каждой группы.

9.19 Пропускную способность ПСК определяют в соответствии с ДНАОП 0.00-1.07. Количество газа, подлежащего отводу через предохрани­тельный клапан, должно определяться из условий теплообмена между резер­вуаром и окружающей средой согласно указаниям ОСТ 26-291.

Испарительные и смесительные установки

9.20 Испарительные установки и станции регазификации с искусственным испарением предусматривают в следующих случаях:

- резервуарные установки при естественном испарении и резервуарные ус­тановки с грунтовыми испарителями не обеспечивают расчетную потребность в газе;

- для испарения тяжелых остатков газа;

- при необходимости обеспечения подачи газа постоянного состава (по­стоянной теплоты сгорания, постоянной плотности);

- при поставке газов с повышенным содержанием бутанов (свыше 30 %) в местностях, где температура грунта на глубине установки резервуаров ниже 0°С.

9.21 Испарительные установки в комплексе со смесительными установка­ми (установки пропано-воздушной смеси) предусматривают в следующих слу­чаях:

- при газоснабжении районов или объектов, которые в перспективе будут снабжаться природным газом;

- для покрытия пиковых нагрузок в сетях природного газа в периоды часо­вого, суточного или сезонного максимума;

- в качестве резервного топлива для объектов и установок, требующих бесперебойного газоснабжения;

- при использовании в системах газоснабжения технического бутана.

- при газоснабжении промышленных предприятий.

9.22 При проектировании газоснабжения жилых районов от резервуарных установок, оснащенных испарительными и смесительными установками, пред­почтение отдают укрупненным системам с централизованными испарительны­ми и смесительными установками (станциям регазификации).

При этом число квартир, которое целесообразно снабжать от одной резервуарной установки, допускается принимать при подаче паровой фазы СУГ по приложению Л, при подаче газовоздушной смеси - по приложению М.

9.23 Испарительные установки подразделяются на проточные, обеспечи­вающие получение паровой фазы постоянного состава в специальных теплообменных аппаратах (испарителях), и емкостные с испарением сжиженных газов непосредственно в расходных резервуарах с помощью специальных нагревате­лей (регазификаторов).

Проточные и емкостные испарительные установки допускается преду­сматривать с подземными и надземными резервуарами.

9.24 При использовании в испарительных установках, в качестве теплоно­сителя, горячей воды или пара из тепловых сетей предусматриваются меро­приятия, исключающие возможность попадания паров СУГ в тепловые сети.

При использовании в испарительных установках электронагрева электро­оборудование должно соответствовать требованиям ПУЭ.

9.25 Испарительные установки необходимо оборудовать КИП, а также ре­гулирующей и предохранительной арматурой, исключающей выход жидкой фазы из испарительной установки в газопровод паровой фазы и повышение давления паровой и жидкой фаз выше допустимого. Испарительные установки, для которых в качестве теплоносителя предусматривается нагретая жидкость или пар, должны быть оборудованы сигнализацией о снижении температуры теплоносителя ниже допустимого значения.

9.26 Испарительные установки допускается размещать на открытых пло­щадках или в помещениях, уровень пола которых расположен выше планиро­вочной отметки земли.

Испарители производительностью до 50 м3/ч допускается размещать непо­средственно на крышках горловин резервуаров или в пределах резервуарной установки на расстоянии не менее 1 м от подземных или надземных резервуа­ров, а также непосредственно у агрегатов, потребляющих газ, если агрегаты размещены в отдельных помещениях или на открытых площадках.

Испарители производительностью более 50 м3/ч следует размещать вне пределов резервуарной установки на расстоянии не менее:

- от зданий и сооружений - по таблицам 25, 26;

- от ограды резервуарной установки -10 м.

9.27 Для испарителей, размещаемых вне помещений, предусматривают те­пловую изоляцию корпуса. При групповом размещении испарителей расстоя­ния между ними принимают не менее 1 м.

9.28 Смешение газов с воздухом допускается при давлении газа до 0,6 МПа.

9.29 Смешение паровой фазы СУГ с воздухом предусматривается в соот­ношениях, обеспечивающих превышение верхнего предела воспламеняемости смеси не менее чем в 2 раза, при этом должны предусматриваться автоматиче­ские устройства для отключения смесительной установки в случае приближе­ния состава смеси к пределам опасной концентрации или в случае внезапного прекращения поступления одного из компонентов смеси.

9.30 Смесительные установки размещают в помещениях, или на открытых площадках в соответствии с требованиями, предусмотренными 9.26.

При поступлении газа в смесительные установки из газопроводов разме­щение смесительных установок предусматривают на расстоянии не менее ука­занного в таблицах 25, 26.

9.31 Здания и помещения, предназначенные для размещения испаритель­ных и смесительных установок, должны соответствовать требованиям, уста­новленным для помещений, относящихся по взрывопожароопасности к катего­рии А, приведенным в разделе 8 для аналогичных установок.

9.32 Геотермальная установка (далее - ГТУ) СУГ, представляющая собой вертикально углубленную (до 50 м) герметическую цилиндрическую емкость (обсадную трубу диаметром 250-600 мм), должна изготавливаться из стали марки 20 или другой стали, равноценной по прочностным параметрам, с тол­щиной стенки не менее 10 мм.

9.33 Наружная поверхность обсадных труб должна иметь антикоррозион­ное защитное покрытие типа «весьма усиленное». ГТУ должны быть оборудо­ваны стационарной установкой катодной защиты.

9.34 Нижний торец обсадных труб в призабойной зоне скважины должен быть герметизирован бетонной пробкой длиной не менее 500 мм из водонепро­ницаемого цемента или водонепроницаемого безусадочного цемента марки не ниже 300.

9.35 ГТУ и их элементы, работающие под давлением, должны изготавли­ваться предприятиями, располагающими техническими средствами и обеспечи­вающими необходимое качество изделий в соответствии с требованиями нор­мативных документов и имеющими разрешение Госнадзорохрантруда на их изготовление.

9.36 Требования к оборудованию ГТУ, их размещение и расстояние от ГТУ до зданий и сооружений различного назначения, а также до подземных сооружений предусматриваются и принимаются, как для резервуарных устано­вок.

Групповые баллонные установки

9.37 ГБУ следует считать установку газоснабжения, в состав которой вхо­дит более двух баллонов. В каждом конкретном случае применение групповой баллонной установки должно быть обосновано.

9.38 В составе ГБУ предусматривают баллоны для СУГ, коллектор высо­кого давления, регулятор давления газа или регулятор-переключатель автома­тический, общее отключающее устройство, манометр, ПСК и трубопроводы.

При наличии в регуляторе давления встроенного ПСК установка дополни­тельного клапана не требуется.

9.39 Число баллонов в одной ГБУ определяют расчетом исходя из часово­го расхода газа и производительности одного баллона в зависимости от темпе­ратуры окружающего воздуха, марки газа и продолжительности отбора газа.

9.40 Максимальную суммарную вместимость баллонов в ГБУ принимают по таблице 24.

9.41 ГБУ размещают в шкафах из негорючих материалов или под защит­ными кожухами.

Размещение ГБУ предусматривают непосредственно у зданий или на рас­стоянии от зданий, не менее указанного в таблице 25 и сооружений на расстоя­нии, не менее указанного в таблице 26.

Таблица 24

9.42 Стены зданий, непосредственно у которых размещаются ГБУ, должны быть не ниже III степени огнестойкости и не иметь утеплителя из горючего ма­териала, оконных и дверных проемов на расстоянии, не менее указанного в таблице 25 от групповой баллонной установки.

Возле общественного или производственного здания не допускается пре­дусматривать размещение более одной ГБУ.

Возле жилого здания допускается предусматривать размещение не более трех ГБУ на расстоянии не менее 15 м одна от другой.

Таблица 25

Таблица 26

9.43 Шкафы и баллоны устанавливают на фундаменты, вокруг которых должна выполняться отмостка шириной не менее 1 м перед шкафом и 0,5 м с остальных сторон.

ГБУ располагают в местах, имеющих удобный подъезд для транспорта.

ГБУ, размещаемые под защитными кожухами, должны иметь ограждение из негорючих материалов.

Над ГБУ допускается предусматривать теневой навес из негорючих мате­риалов.

9.44 При необходимости обеспечения стабильного испарения СУГ и не­возможности использования резервуарных установок допускается предусмат­ривать размещение ГБУ в специальном здании или в пристройке к глухой на­ружной стене газифицируемого производственного здания. Указанные здания или пристройки должны отвечать требованиям раздела 5, как для отдельно стоящих или пристроенных ГРП.

Вентиляцию проектируют из расчета пятикратного воздухообмена в час с удалением 2/3 воздуха из нижней зоны помещения.

9.45 Требования 9.44 распространяются на проектирование помещений ма­газинов для продажи малолитражных баллонов населению. Максимальную вместимость баллонов, находящихся в магазине, и минимальные расстояния от магазина до зданий и сооружений следует принимать по таблицам 24 и 25 как для промышленных предприятий.

Трубопроводы групповых баллонных и резервуарных установок

9.46 Трубопроводы обвязки резервуаров, баллонов и регуляторов давления рассчитывают на давление, принятое для резервуаров или баллонов.

9.47 Наружные газопроводы от ГБУ предусматривают из стальных труб, отвечающих требованиям раздела 11.

Допускается предусматривать присоединение газового оборудования вре­менных установок и установок сезонного характера, размещенных вне поме­щения, при помощи резинотканевых рукавов с выполнением требований разде­ла 6.

9.48 Прокладку подземных газопроводов низкого давления от ГБУ и ре­зервуарных установок с искусственным испарением газа предусматривают на глубине, где минимальная температура выше температуры конденсации газа.

Газопроводы от емкостных испарителей прокладывают ниже глубины промерзания грунта.

9.49 Прокладку надземных газопроводов от ГБУ, размещаемых в отапли­ваемых помещениях, и от подземных резервуарных установок предусматрива­ют с тепловой изоляцией. Тепловую изоляцию предусматривают из негорючих материалов.

9.50 Уклон газопроводов предусматривают не менее 5 ‰в сторону конденсатосборников для подземных газопроводов и в сторону газоснабжающей установки для надземных газопроводов. Вместимость конденсатосборников принимают не менее 4 л на 1 м3 расчетного часового расхода газа.

9.51 Отключающие устройства на газопроводах низкого давления от ГБУ и резервуарных установок предусматривают в соответствии с требованиями раз­дела 4.

В случае газоснабжения более 400 квартир от одной резервуарной уста­новки предусматривают дополнительное отключающее устройство на подзем­ном газопроводе от резервуарной установки над землей под защитным кожу­хом (в ограде), вне проезжей части дорог.

Индивидуальные газобаллонные установки

9.52 ИГБУ считают установку газоснабжения СУГ, в состав которой вхо­дит не более двух баллонов.

9.53 ИГБУ допускается предусматривать как снаружи, так и внутри жилых зданий (квартир) и общественных зданий. При газоснабжении СУГ с повышен­ным содержанием бутана - размещать баллоны внутри зданий.

9.54 Размещение баллонов внутри жилых зданий (квартир) допускается предусматривать только в зданиях до двух этажей включительно.

9.55 Помещения, в которых предусматривается размещения газовых при­боров и баллонов с газом, должны отвечать требованиям, предусмотренным разделом 6.

Установку баллонов внутри жилых зданий (квартир) следует предусмат­ривать в тех же помещениях, где находятся газовые приборы. При этом в одном помещении разрешается устанавливать один баллон вместимостью 50 л. При вместимости баллона до 27 л разрешается иметь в одном помещении два бал­лона (один из них запасной).

Баллоны следует размещать в кухнях, в местах доступных для осмотра и замены баллона. Расстояние от газового баллона до газовой плиты следует пре­дусматривать не менее 0,5 м, до радиатора отопления или печи - не менее одно­го метра. При устройстве экрана, предохраняющего баллон от нагревания, рас­стояние от баллона до радиатора отопления или печи допускается уменьшать до 0,5 м. Расстояние между баллоном и экраном должно быть не менее 0,1 м. При размещении баллона против топочных дверок печей расстояние между баллоном и топочной дверкой должно быть не менее 2 м.

Допускается размещать баллон вместимостью до 27 л внутри газового прибора заводского изготовления, если это предусмотрено конструкцией при­бора и обеспечивает температуру нагрева стенки, отделяющей баллон от газо­вых горелок, не выше 45 °С.

9.56 Размещение ИГБУ и газовых приборов не допускается:

- в жилых комнатах;

- в цокольных и подвальных этажах (подвалах);

- в помещениях, под которыми имеются подвалы и погреба, и вход в них осуществляется из этих помещений;

- на балконах и лоджиях;

- в помещениях без естественного освещения;

- внутри зданий общежитии;

- в помещениях, расположенных под обеденными и торговыми залами предприятий общественного питания, а также под аудиториями и учебными классами, под зрелищными (актовыми) залами общественных и производст­венных зданий, больничными палатами и другими помещениями с массовым пребыванием людей (более 50 человек).

9.57 В производственных помещениях ИГБУ следует предусматривать в местах, защищенных от повреждения внутрицеховым транспортом, брызг ме­талла и воздействия коррозионно-активных жидкостей и газов, а также от на­грева выше 45 °С. Допускается размещать баллоны и непосредственно у агрега­тов, потребляющих газ, если это предусмотрено конструкцией агрегата.

9.58 При использовании ИГБУ в животноводческих и птицеводских по­мещениях их следует размещать вне зданий, а при использовании ИГБУ в оранжереях и теплицах допускается их размещения внутри зданий.

9.59 Присоединение баллона к газовым приборам выполняется резиновым рукавом, отвечающим требованиям раздела 11. Рукав должен быть из одного куска, иметь длину не более 5 м и крепиться к стене.

В местах присоединения к прибору или регулятору рукав должен наде­ваться на гофрированные наконечники и крепиться металлическими хомутами, обеспечивающими надежность и герметичность присоединения. Применение проволочных скруток не допускается.

9.60 Вне зданий ИГБУ должны размещаться в запирающихся шкафах, вы­полненных из негорючих материалов, или под запирающимися кожухами, за­крывающими верхнюю часть баллонов и регулятор. Шкафы должны иметь в верхней и нижней части прорези или жалюзийные решетки для вентиляции.

При этом внутренний газопровод должен быть стальным и выполненным на сварке. Резьбовые соединения допускается применять только в местах уста­новки отключающего устройства и газового прибора.

9.61 ИГБУ у наружных стен должны устанавливаться на расстоянии не менее 0,5 м от дверей и окон первого этажа и 3 м от окон и дверей цокольных и подвальных этажей, а также от колодцев подземных коммуникаций и выгреб­ных ям. Не допускается размещение баллонов у запасных (пожарных) выходов, со стороны фасадов зданий, в проездах транспорта.

Шкафы для баллонов и баллоны с запирающимися кожухами должны быть установлены на негорючем основании.

Высота основания должна быть не менее 0,1 м от уровня земли.

9.62 Каждая ИГБУ, как с размещением баллонов в здании так и вне его должна иметь регулятор (редуктор) для снижения давления газа, который со­единяется (устанавливается) непосредственно на баллоне. Соединение баллона с регулятором должно быть жесткое.

Регуляторы давления, устанавливаемые на баллонах, размещенных внутри здания, не должны иметь ПСК.

9.63 Присоединение регулятора давления на баллонах, установленных вне зданий, к стальному газопроводу (вводу в здание) следует предусматривать с помощью специально изогнутых медных или отожженных латунных трубок или резиновых рукавов длиной не более 0,5 м.

Резиновые рукава должны соответствовать требованиям раздела 11 и не должны иметь повреждений наружного слоя резины.
